DRV8302DCA Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8302DCA

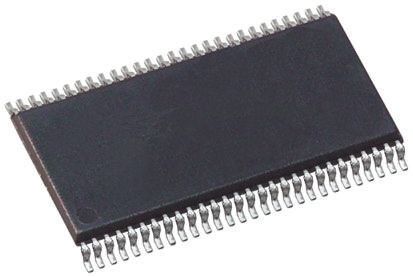

TEXAS INSTRUMENTS DRV8302DCA Motor Pre-Driver, 8V to 60V supply, 2.3A/1 Output, HTSSOP-56

Наличие: 349 шт.

Адрес доставки: Москва

Цена: ₽ 178.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6427096

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8302DCA характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8302DCA
Производитель	TI
ЧипСити Номер продукта	CC6427096
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	56 Pin
Корпус/Пакет	HTSSOP-56
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	2.3 A
Количество Стежков	56 Position
Частота Переключения	200 kHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 60V
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	8 V
Длина	14.1 mm
Ширина	6.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8302DCA описание продукта

The DRV8302DCA is a 3-phase Gate Driver with dual current shunt amplifiers and buck regulator. It provides three half bridge drivers, each capable of driving two N-channel MOSFETs. The device supports up to 1.7A source and 2.3A peak current capability. It can operate off of a single power supply with a wide range from 8 to 60V. It uses a bootstrap gate driver architecture with trickle charge circuitry to support 100% duty cycle. It uses automatic hand shaking when the high-side or low-side MOSFET is switching to prevent current shoot through. Integrated VDS sensing of the high and low-side MOSFETs is used to protect the external power stage against overcurrent conditions. The DRV8303 includes two current shunt amplifiers for accurate current measurement. The amplifier support bi-directional current sensing and provide and adjustable output offset up to 3V. The DRV8302 also includes an integrated switching mode buck converter with adjustable output and switching frequency.
Bootstrap gate driver with 100% duty cycle support
Dual integrated current shunt amplifiers with adjustable gain and offset
Hardware control interface
Programmable dead time control (DTC) protection
Programmable overcurrent protection (OCP)
PVDD and GVDD under-voltage lockout (UVLO) protection
GVDD over-voltage lockout (OVLO) protection
Over-temperature warning/shutdown (OTW/OTS) protection
Reported through nFAULT and nOCTW pins
6 or 3 PWM input modes
3.3 and 5V Interface support
Green product and no Sb/Br
