CDCLVD2102RGTT

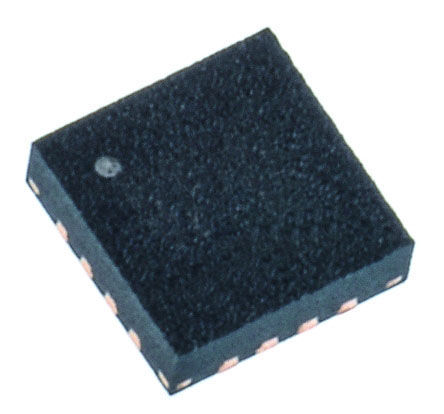

Clock Fanout Buffer 8Out 2IN Dual 1:2 16Pin VQFN EP T/R

Наличие: 315 шт.

Адрес доставки: Москва

Цена: ₽ 28,814.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2439993

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CDCLVD2102RGTT характеристики

Атрибут	Значение атрибута
Номенклатура	CDCLVD2102RGTT
Производитель	TI
ЧипСити Номер продукта	CC2439993
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QFN-16
Частота	800 MHz
Напряжение Питания (DC)	2.50 V
Количество Выходных Интерфейсов	2 Output
Ток Питания	76.0 mA
Количество Цепей	2 Circuit
Количество Стежков	16 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.375V ~ 2.625V
Напряжение питания (Макс)	2.625 V
Напряжение питания (мин)	2.375 V
Длина	3.15 mm
Ширина	3.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CDCLVD2102RGTT описание продукта

The CDCLVD2102RGTT is a Clock Buffer distributes two clock inputs (IN0, IN1) to a total of 4 pairs of differential LVDS clock outputs (OUT0, OUT3). Each buffer block consists of one input and 2 LVDS outputs. The inputs can either be LVDS, LVPECL or LVCMOS. It is specifically designed for driving 50R transmission lines. If driving the inputs in single ended mode, the appropriate bias voltage (VAC_REF) should be applied to the unused negative input pin. Using the control pin (EN), outputs can be either disabled or enabled. If the EN pin is left open two buffers with all outputs are enabled, if switched to a logical 0 both buffers with all outputs are disabled (static logical 0), if switched to a logical 1, one buffer with two outputs is disabled and another buffer with two outputs is enabled. The part supports a fail-safe function. It incorporates an input hysteresis, which prevents random oscillation of the outputs in absence of an input signal.
1:2 Differential buffer
Universal inputs accept LVDS, LVPECL and LVCMOS
One input dedicated for two outputs
4 LVDS outputs, ANSI EAI/TIA-644A standard compatible
<300fs RMS in 10kHz to 20MHz low additive jitter
15ps Maximum low output skew
Green product and no Sb/Br
