ADN4667ARZ Купить - ADI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADN4667ARZ

ADI

ANALOG DEVICES ADN4667ARZ LVDS Driver, Quad, Differential Line Driver, 4mA, -40℃, 85℃, 3V

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 134.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC295408

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADN4667ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADN4667ARZ
Производитель	ADI
ЧипСити Номер продукта	CC295408
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin

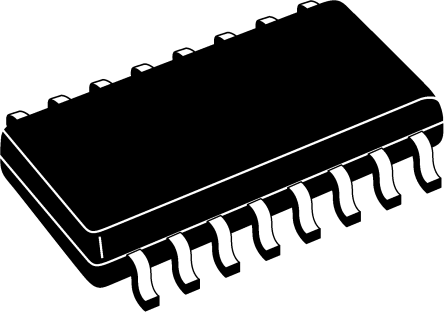

Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Ток Питания	30 mA
Количество Стежков	16 Position
Рассеяние Мощности	10 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	10 mW
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	5A991.b.4
	Показывать Просмотр аналоги замена

ADN4667ARZ описание продукта

Product Details
The ADN4667 is a quad, CMOS, low voltage differential signaling (LVDS) line driver offering data rates of over 400 Mbps (200 MHz) and ultralow power consumption. It features a flow through pinout for easy PCB layout and separation of input and output signals.
The device accepts low voltage TTL/CMOS logic signals and converts them to a differential current output of typically ±3.1 mA for driving a transmission medium such as a twisted pair cable. The transmitted signal develops a differential voltage of typi- cally ±310 mV across a termination resistor at the receiving end. This is converted back to a TTL/CMOS logic level by an LVDS receiver, such as the ADN4668.
The ADN4667 also offers active high and active low enable/ disable inputs (EN and EN). These inputs control all four drivers and turn off the current outputs in the disabled state to reduce the quiescent power consumption to typically 10 mW.
The ADN4667 and its companion LVDS receiver, the ADN4668, offer a new solution to high speed, point-to-point data trans- mission, and a low power alternative to emitter-coupled logic (ECL) or positive emitter-coupled logic (PECL).
**Applications**
* Backplane data transmission
* Cable data transmission
* Clock distribution
Data Sheet, Rev. A, 5/08
### Features and Benefits
±15 kV ESD protection on output pins
400 Mbps (200 MHz) switching rates
Flow-through pinout simplifies PCB layout
300 ps typical differential skew
|
400 ps maximum differential skew
1.7 ns maximum propagation delay
3.3 V power supply
See Data Sheet for Additional Information
---|---
