AD9716BCPZ Купить - ADI Преобразователь DA

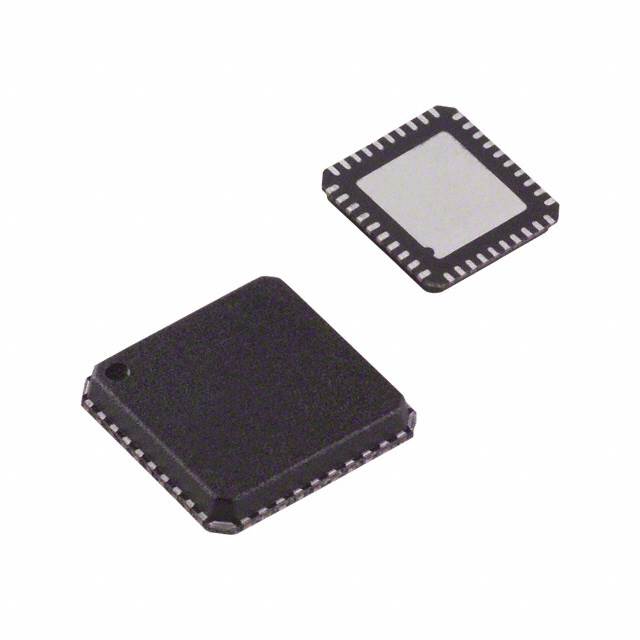

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9716BCPZ

ADI

ANALOG DEVICES AD9716BCPZ Digital to Analog Converter, 12Bit, 125MSPS, Parallel, Serial, 1.8V to 3.3V, CSP, 40Pins

Наличие: 1,119 шт.

Адрес доставки: Москва

Цена: ₽ 1,215.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1773940

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 11.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9716BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9716BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1773940
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	LFCSP-40
Количество Выходных Интерфейсов	2 Output
Ток Питания	11.0 mA
Количество Каналов	2 Channel
Количество Стежков	40 Position
Количество Битов	12 Bit
Рассеяние Мощности	80 mW
Частота Выборки	125 Msps
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	80 mW
Количество ЦАПов	2 DAC
Напряжение питания	1.8V ~ 3.3V
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	1.8 V
Длина	6 mm
Ширина	6 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9716BCPZ описание продукта

GENERAL DESCRIPTION
The AD9714/AD9715/AD9716/AD9717 are pin-compatible dual, 8-/10-/12-/14-bit, low power digital-to-analog converters (DACs) that provide a sample rate of 125 MSPS. These TxDAC® converters are optimized for the transmit signal path of communication systems. All the devices share the same interface, LFCSP package, and pinout, providing an upward or downward component selection path based on performance, resolution, and cost. The AD9714/AD9715/AD9716/AD9717 offer exceptional ac and dc performance and support update rates up to 125 MSPS. The flexible power supply operating range of 1.8 V to 3.3 V and low power dissipation of the AD9714/AD9715/AD9716/AD9717 make them well-suited for portable and low power applications.
FEATURES
Power dissipation @ 3.3 V, 2 mA output
37 mW @ 10 MSPS
80 mW @ 125 MSPS
Sleep mode: <3 mW @ 3.3 V
Supply voltage: 1.8 V to 3.3 V
SFDR to Nyquist
84 dBc @ 1 MHz output
75 dBc @ 10 MHz output
AD9717 NSD @ 1 MHz output, 125 MSPS, 2 mA: −151 dBc/Hz
Differential current outputs: 1 mA to 4 mA
Two on-chip auxiliary DACs
CMOS inputs with single-port operation
Output common mode: adjustable 0 V to 1.2 V
Small footprint 40-lead LFCSP Pb-free package
APPLICATIONS
Wireless infrastructures
Picocell, femtocell base stations
Medical instrumentation
Ultrasound transducer excitation
Portable instrumentation
Signal generators, arbitrary waveform generators
