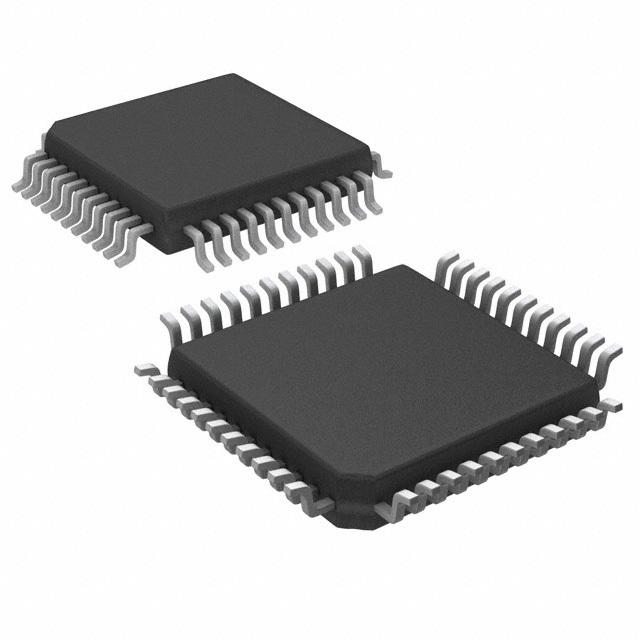

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9241ASZ

ADI

* Monolithic 14Bit, 1.25MSPS A/D Converter * Low Power Dissipation: 60mW * Single +5V Supply * Integral Nonlinearity Error: 2.5 LSB * Differential Nonlinearity Error: 0.6 LSB * Input Referred Noise: 0.36 LSB * Complete: On-Chip Sample-and-Hold Amplifier andVoltage Reference * Signal-to-Noise and Distortion Ratio: 78dB * Spurious-Free Dynamic Range: 88dB * Out-of-Range Indicator * Straight Binary Output Data * 44Pin MQFP

Наличие: 2,151 шт.

Адрес доставки: Москва

Цена: ₽ 1,401.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1125941

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9241ASZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9241ASZ
Производитель	ADI
ЧипСити Номер продукта	CC1125941
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Напряжение Питания (DC)	4.75V (min)
Ток Питания	10 mA
Количество Каналов	1 Channel
Количество Стежков	44 Position
Количество Битов	14 Bit
Рассеяние Мощности	60 mW
Частота Выборки	1.25 Msps
Разрешение (биты)	14.0 Bit
Входная Ёмкость	16.0 pF
Входной Импеданс	1.00 Ω
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	85 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Высота	2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD9241ASZ описание продукта

The AD9241ASZ is a complete 14-bit monolithic Analog-to-digital Converter (ADC) combines a high speed CMOS process and a novel architecture to achieve the resolution and speed of existing hybrid implementations at a fraction of the power consumption. It is a complete monolithic ADC with an on-chip, high performance, low noise sample-and-hold amplifier and programmable voltage reference. An external reference can also be chosen to suit the DC accuracy and temperature drift requirements of the application. The device uses a multistage differential pipelined architecture with digital output error correction logic to guarantee no missing codes over the full operating temperature range. The sample-and-hold amplifier is equally suited for both multiplexed systems that switch full-scale voltage levels in successive channels as well as sampling single-channel inputs at frequencies up to and beyond the Nyquist rate.
Complete - On-chip sample-and-hold amplifier and voltage reference
Signal-to-noise and distortion ratio - 78dB
Out-of-range indicator
Straight binary output data

Показывать

AD9241ASZ Даташит PDF

24 страницы, 496 КБ

04/24/1997
