AD783JRZ

ADI

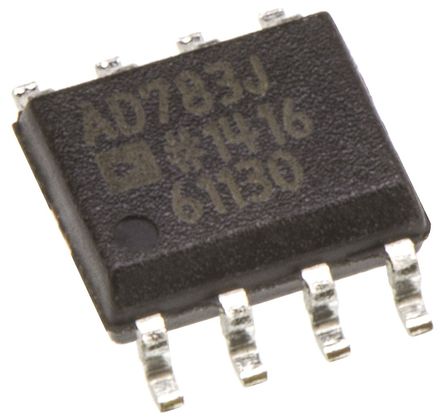

ANALOG DEVICES AD783JRZ Sample and Hold Amplifier, High Speed, 1 Amplifier, 15MHz, 250ns, 50mV, SOIC, 8Pins

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 4,967.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC152100

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD783JRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD783JRZ
Производитель	ADI
ЧипСити Номер продукта	CC152100
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.00 V
Ток Питания	9.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ширина Ленты	15 MHz
Входное Напряжение Смещения	50 mV
Входной Ток Смещения	100 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	15 MHz
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	5 mm
Ширина	4.01 mm
Высота	2.45 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD783JRZ описание продукта

The AD783JRZ is a Very High Speed Monolithic Sample and Hold Amplifier (SHA) with a typical acquisition time for 250ns to 0.01% over-temperature. It is specified and tested for hold mode total harmonic distortion with input frequencies up to 100kHz. The AD783 is configured as a unity gain amplifier and uses a patented self-correcting architecture that minimizes hold mode errors and ensures accuracy over temperature. It is self-contained and requires no external components or adjustments. This SHA retains the held value with a droop rate of 0.02µV/µs. Excellent linearity and hold mode DC and dynamic performance make it ideal for 12 and 14-bit high speed ADCs. The SHA is manufactured on ABCMOS process which merges high performance low noise bipolar circuitry with low power CMOS to provide an accurate high speed low power SHA.
95mW Maximum low power dissipation
0.02µV/µs Low droop rate
Fully specified and tested hold mode distortion
-85dB Maximum total harmonic distortion
Internal hold capacitor
Self-correcting architecture
ESD sensitive device, take proper precaution while handling the device.
