AD7606BSTZ Купить - ADI Преобразователь AD

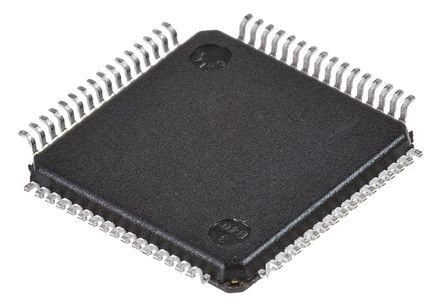

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7606BSTZ

ADI

Analog to Digital Converter, 16Bit, 200KSPS, Single, 4.75V, 5.25V, LQFP

Наличие: 16,098 шт.

Адрес доставки: Москва

Цена: ₽ 1,632.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC14195

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7606BSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7606BSTZ
Производитель	ADI
ЧипСити Номер продукта	CC14195
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Напряжение Питания (DC)	4.75V (min)
Ток Питания	20.0 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	64 Position
Количество Битов	16 Bit
Рассеяние Мощности	100 mW
Частота Выборки	200 ksps
Потребляемая Мощность	100 mW
Разрешение (биты)	16.0 Bit
Входная Ёмкость	5.00 pF
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	142 mW
Количество входных каналов	8 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	2.3 V
Длина	10.2 mm
Ширина	10.2 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

AD7606BSTZ описание продукта

The AD7606BSTZ is a 8-channel Data Acquisition System (DAS) with 16-bit bipolar input simultaneous sampling analogue to digital converter (ADC). Each part contains analogue input clamp protection, a second-order anti-aliasing filter, a track-and-hold amplifier, a 16-bit charge redistribution successive approximation ADC, a flexible digital filter, a 2.5V reference and reference buffer and high speed serial and parallel interfaces. It operates from a single 5V supply and can accommodate ±10V and ±5V true bipolar input signals while sampling at throughput rates up to 200kSPS for all channels. The input clamp protection circuitry can tolerate voltages up to ±16.5V. The AD7606 has 1MR analogue input impedance regardless of sampling frequency. The single supply operation, on-chip filtering and high input impedance eliminate the need for driver operational amplifiers and external bipolar supplies.
Fully integrated data acquisition solution
Analogue input clamp protection
Input buffer with 1MR analogue input impedance
Second-order anti-aliasing analogue filter
On-chip accurate reference and reference buffer
Oversampling capability with digital filter
Flexible parallel/serial interface
Low power
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD7606BSTZ Даташит PDF

36 страницы, 916 КБ

01/31/2012
