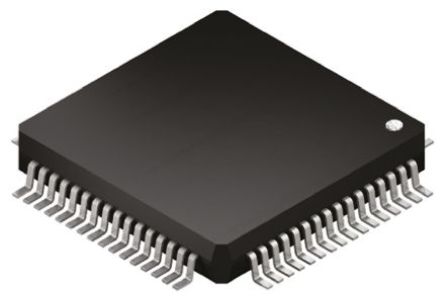

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7609BSTZ

ADI

ANALOG DEVICES AD7609BSTZ Analog to Digital Converter, 18Bit, 250KSPS, Single, 4.75V, 5.25V, LQFP

Наличие: 1,013 шт.

Адрес доставки: Москва

Цена: ₽ 12,734.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC415600

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7609BSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7609BSTZ
Производитель	ADI
ЧипСити Номер продукта	CC415600
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Напряжение Питания (DC)	4.75V (min)
Ток Питания	20.0 mA
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	64 Position
Количество Битов	18 Bit
Рассеяние Мощности	100 mW
Частота Выборки	200 ksps
Потребляемая Мощность	100 mW
Разрешение (биты)	18.0 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	157 mW
Количество входных каналов	8 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10.2 mm
Ширина	10.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD7609BSTZ описание продукта

The AD7609BSTZ is a 8-channel Differential Data Acquisition System (DAS) with 18-bit bipolar input simultaneous sampling analogue to digital converter (ADC). The part contains analogue input clamp protection, a second-order anti-aliasing filter, a track-and-hold amplifier, an 18-bit charge redistribution successive approximation ADC, a flexible digital filter, a 2.5V reference and reference buffer and high speed serial and parallel interfaces. It operates from a single 5V supply and can accommodate ±10V and ±5V true bipolar input signals while sampling at throughput rates up to 200kSPS for all channels. The input clamp protection circuitry can tolerate voltages up to ±16.5V. The AD7606 has 1MR analogue input impedance regardless of sampling frequency. The single supply operation, on-chip filtering and high input impedance eliminate the need for driver operational amplifiers and external bipolar supplies.
8 Simultaneously sampled inputs
True differential inputs
Fully integrated data acquisition solution
Analogue input clamp protection
Input buffer with 1MR analogue input impedance
Second-order anti-aliasing analogue filter
On-chip accurate reference and reference buffer
Flexible parallel/serial interface
Low power
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD7609BSTZ Даташит PDF

36 страницы, 834 КБ

05/07/2014
