PCA9306FMUTCG Купить - ON Semiconductor Преобразователь напряжения и электроуровня

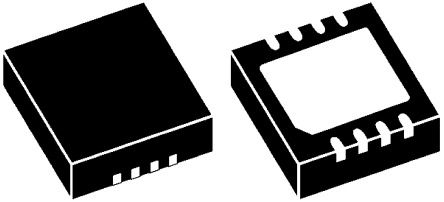

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9306FMUTCG

ON Semiconductor

ON SEMICONDUCTOR PCA9306FMUTCG Voltage Level Translator, Bidirectional, 2Input, 64mA, 1.5ns, 0 V to 5.5V, UDFN-8

Наличие: 5,903 шт.

Адрес доставки: Москва

Цена: ₽ 72.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC22946204

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9306FMUTCG характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9306FMUTCG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC22946204
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	UDFN-8
Напряжение Питания (DC)	0.00V(min), 5.50V(max)
Безгалогеновый Статус	Halogen Free
Выходной Ток	64 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	833 mW
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	0 V
Длина	1.45 mm
Ширина	1 mm
Высота	0.5 mm
Рабочая Температура	-55℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9306FMUTCG описание продукта

The PCA9306FMUTCG is a dual bidirectional I²C-bus and SMBus Voltage-level Translator with an enable (EN) input. It allows bidirectional voltage translations between 1 and 5V without the use of a direction pin. The low ON-state resistance (Ron) of the switch allows connections to be made with minimal propagation delay. When EN is HIGH, the translator switch is on and the SCL1 and SDA1 I/O are connected to the SCL2 and SDA2 I/O, respectively, allowing bidirectional data flow between ports. When EN is LOW, the translator switch is off and a high-impedance state exists between ports. The PCA9306 is not a bus buffer that provides both level translation and physical capacitance isolation to either side of the bus when both sides are connected. The PCA9306 only isolates both sides when the device is disabled and provides voltage level translation when active. It can be used to run two buses, one at 400kHz operating frequency and the other at 100kHz operating frequency.
2-bit Bidirectional translator for SDA and SCL lines in mixed-mode I²C-bus applications
Standard-mode, fast-mode and fast-mode plus I²C-bus and SMBus compatible
Provides bidirectional voltage translation with no direction pin
Lock-up free operation
Flow through pinout for ease of printed-circuit board trace routing
