PCA9535EDTR2G Купить - ON Semiconductor Чип интерфейса

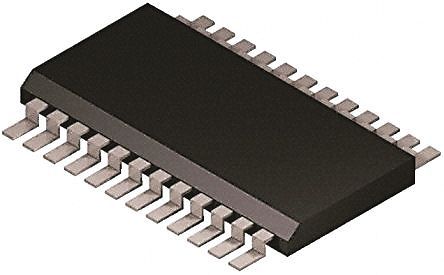

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9535EDTR2G

ON Semiconductor

I2C/SMBus GPIO Expander 100kHz/400kHz 5.5V 24Pin TSSOP T/R

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 148.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC36952359

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9535EDTR2G характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9535EDTR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC36952359
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Безгалогеновый Статус	Halogen Free
Выходной Ток	50 mA
Количество Стежков	24 Position
Тактовая Частота	100 kHz
Рассеяние Мощности	600 mW
Количество входов и выходов	16 Input IO
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.6 V
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9535EDTR2G описание продукта

The PCA9535E and PCA9535EC devices provide 16 bits of General Purpose parallel Input/Output(GPIO) expansion through the ICbus/SMBus. The PCA9535E and PCA9535EC consist of two 8bit Configuration Input or Output selection.Input, Output and Polarity Inversion (active HIGH or active LOW operation) registers. At power on, all I/Os default to inputs. Each I/O may be configured as either input or output by writing to its corresponding I/O configuration bit. The data for each Input or Output is kept in its corresponding Input or Output register. The Polarity Inversion register may be used to invert the polarity if the read register. All registers can be read by the system master. The PCA9535E, identical to the PCA9655E but with the internal I/O pull up resistors removed, has greatly reduced power consumption when the I/Os are held LOW. The PCA9535EC is identical to the PCA9535E but with high impedance open drain outputs at all the I/O pins. The PCA9535E and PCA9535EC provide an opendrain interrupt output which is activated when any input state differs from its corresponding input port register state. The interrupt output is used to indicate to the system master that an input state has changed. The power on reset sets the registers to their default values and initializes the device state machine. Three hardware pins (AD0, AD1, AD2) are used to configure the ICbus slave address of the device. The ICbus slave addresses of the PCA9535E and PCA9535EC are the same as the PCA9655E. This allows up to 64 of these devices in any combination to share the same I
Features
---
|
VDD Operating Range: 1.65 V to 5.5 V
SDA Sink Capability: 30 mA
5.5 V Tolerant I/Os
Polarity Inversion Register
Active LOW Interrupt Output
Low Standby Current
Noise Filter on SCL/SDA Inputs
No Glitch on Powerup
Internal Poweron Reset
64 Programmable Slave Addresses using Three Address Pins
16 I/O Pins which Default to 16 Inputs
