AD9914BCPZ Купить - ADI Интегрированный чип особого применения

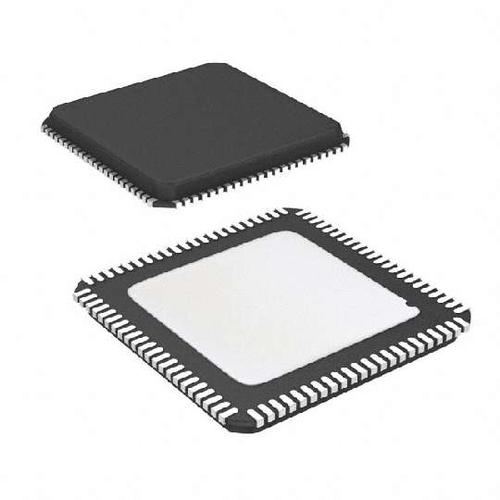

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9914BCPZ

ADI

Direct Digital Synthesizer 3500MHz 1DAC 12Bit Parallel/Serial 88Pin LFCSP EP Tray

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 22,068.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC353404

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9914BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9914BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC353404
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	88 Pin
Корпус/Пакет	LFCSP-88
Напряжение Питания (DC)	1.71V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	≤20.48 mA
Количество Каналов	1 Channel
Количество Стежков	88 Position
Рассеяние Мощности	3091 mW
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3091 mW
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	1.89 V
Напряжение питания (мин)	1.71 V
Длина	12 mm
Ширина	12 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	3A001.a.13.b
	Показывать Просмотр аналоги замена

AD9914BCPZ описание продукта

The AD9914BCPZ is a 3.5GSPS Direct Digital Synthesizer with 12-bit DAC. It uses advanced DDS technology, coupled with an internal high speed high performance DAC to form a digitally programmable, complete high frequency synthesizer capable of generating a frequency-agile analogue output sinusoidal waveform at up to 1.4GHz. The AD9914 enables fast frequency hopping and fine tuning resolution (64-bit capable using programmable modulus mode). The DDS also offers fast phase and amplitude hopping capability. The frequency tuning and control words are loaded into the AD9914 via a serial or parallel I/O port. This also supports a user defined linear sweep mode of operation for generating linear swept waveforms of frequency, phase or amplitude. A high speed 32-bit parallel data input port is included, enabling high data rates for polar modulation schemes and fast reprogramming of the phase, frequency and amplitude tuning words.
3.5GSPS Internal clock speed
Integrated 12-bit DAC
Frequency tuning resolution to 190pHz
16-bit Phase tuning resolution
12-bit Amplitude scaling
Programmable modulus
Automatic linear and nonlinear frequency sweeping capability
32-bit parallel DataPath interface
8 Frequency/phase offset profiles
<-50dBc Wideband SFDR
Serial or parallel I/O control
Software and hardware controlled power-down
PLL REFCLK multiplier
Amplitude modulation capability
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD9914BCPZ Даташит PDF

49 страницы, 936 КБ

04/12/2016

просматривать

AD9914BCPZ Руководство по программированию

4 страницы, 140 КБ

12/15/2014

просматривать

AD9914BCPZ Другие Даташит

48 страницы, 927 КБ

01/27/2016

просматривать

AD9914BCPZ Файл уведомления

3 страницы, 45 КБ

01/13/2014

просматривать
