AD5322ARMZ Купить - ADI Преобразователь DA

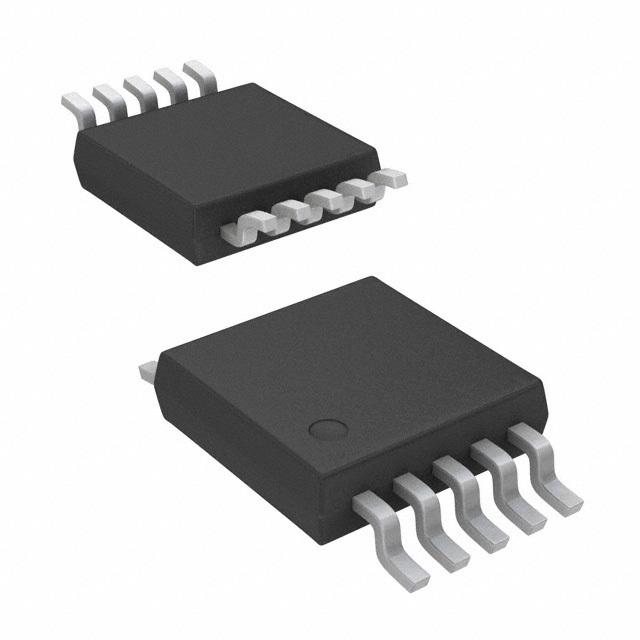

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5322ARMZ

ADI

ANALOG DEVICES AD5322ARMZ Digital to Analogue Converter, 12Bit, Serial, 2.5V to 5.5V, MSOP, 10Pins

Наличие: 1,153 шт.

Адрес доставки: Москва

Цена: ₽ 409.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC267135

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5322ARMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5322ARMZ
Производитель	ADI
ЧипСити Номер продукта	CC267135
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Количество Выходных Интерфейсов	2 Output
Ток Питания	300 µA
Количество Каналов	2 Channel
Количество Стежков	10 Position
Количество Битов	12 Bit
Рассеяние Мощности	0.0025 W
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2.5 mW
Количество ЦАПов	2 DAC
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5322ARMZ описание продукта

Product Details
The AD5302/AD5312/AD5322 are dual 8-, 10- and 12-bit buffered voltage output DACs in a 10-lead µSOIC package that operate from a single +2.5 V to +5.5 V supply consuming 230 µA at 3 V. Their on-chip output amplifiers allow the outputs to swing rail-to-rail with a slew rate of 0.7 V/µs. The AD5302/ AD5312/AD5322 utilize a versatile 3-wire serial interface which operates at clock rates up to 30 MHz and is compatible with standard SPI™, QSPI™, MICROWIRE™ and DSP interface standards.
**Product Highlights**
Available in 10-lead MicroSOIC packages
Low power, single supply operation from single 2.5 V to 5.5 V supply
Consumes 0.7mW at 3 V and 1.5 mW at 5 V
Rail-to-Rail with a slew rate of 0.7 V/µs.
Utilizes a versatile 3-wire serial interface with clock rates up to 30 MHz
Pin and Software Compatible with the AD5302 (8-Bit) and the AD5312 (10-bit)
### Features and Benefits
Two 12-Bit DACS in one package
Micropower: 300 µA @ 5 V (including Reference Current)
Power-Down to 200 nA @ 5 V, 50nA @ 3 V
Guaranteed Monotonic by Design
Power-On-Reset to Zero Volts
Buffered/Unbuffered Reference Input Options
O-VREF Output Voltage
Low Power, SPI™, QSPI™, MICROWIRE™ and DSP-Compatible 3-Wire Serial Interface
Output Buffer Amplifiers with Rail-to-Rail Operation
Simultaneous Update of DAC Outputs via LDAC pin(active low)
Temperature Range: -40ºC to 105ºC
Three Power-Down Functions
