6N136SD Купить - Fairchild Оптопара/ оптоизолятор

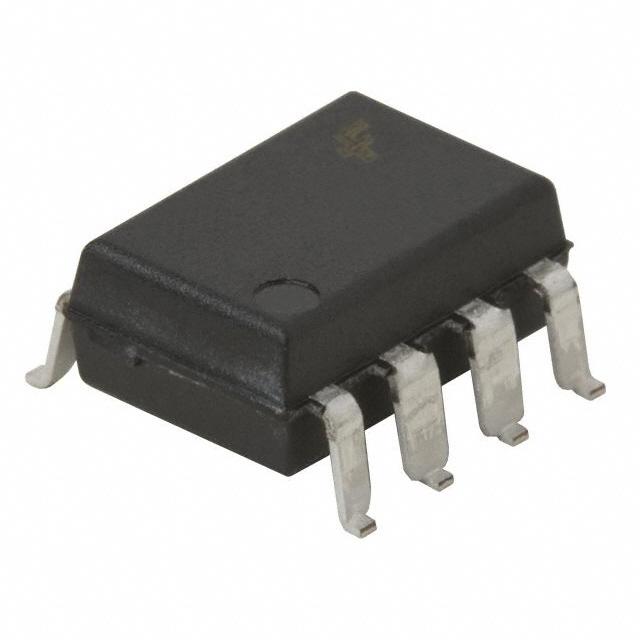

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

6N136SD

Fairchild

Optocoupler DC-IN 1CH Transistor With Base DC-OUT 8Pin PDIP SMD Black T/R

Наличие: 1,183 шт.

Адрес доставки:

Цена: ₽ 54.94

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC109997808

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

6N136SD характеристики

Атрибут	Значение атрибута
Номенклатура	6N136SD
Производитель	Fairchild
ЧипСити Номер продукта	CC109997808
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SMD-8
Входное Напряжение (DC)	1.45 V
Выходное Напряжение	20.0 V
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.45 V
Входной Ток	25.0 mA
Рассеяние Мощности	100/chmW
Скорость Передачи Данных	1.00 Mbps
Напряжение Изоляции	2500 Vrms
Прямой ток	25 mA
Выходное напряжение (Макс)	20 V
Максимальное прямое напряжение (Макс)	1.7 V
Прямой ток (макс)	25 mA
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-55 ℃
Высота	3.94 mm
Рабочая Температура	-55℃ ~ 100℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

6N136SD описание продукта

Description
The HCPL-4502/HCPL-2503, 6N135/6 and HCPL-2530/HCPL-2531 optocouplers consist of an AlGaAs LED optically coupled to a high speed photodetector transistor.
A separate connection for the bias of the photodiode improves the speed by several orders of magnitude over conventional phototransistor optocouplers by reducing the base-collector capacitance of the input transistor.
An internal noise shield provides superior common mode rejection of 10kV/µs. An improved package allows superior insulation permitting a 480 V working voltage compared to industry standard of 220 V.
Features
■ High speed-1 MBit/s
■ Superior CMR-10 kV/µs
■ Dual-Channel HCPL-2530/HCPL-2531
■ Double working voltage-480V RMS
■ CTR guaranteed 0-70°C
■ U.L. recognized (File # E90700)
Applications
■ Line receivers
■ Pulse transformer replacement
■ Output interface to CMOS-LSTTL-TTL
■ Wide bandwidth analog coupling

Показывать

6N136SD Даташит PDF

12 страницы, 616 КБ

02/26/2004

просматривать

6N136SD Даташит PDF

12 страницы, 320 КБ

08/22/2008

12 страницы, 555 КБ

12 страницы, 347 КБ

03/28/2012

11 страницы, 222 КБ

12 страницы, 593 КБ

10/11/2008

просматривать

6N136SD Другие Даташит

13 страницы, 2028 КБ

12/07/1998

просматривать
