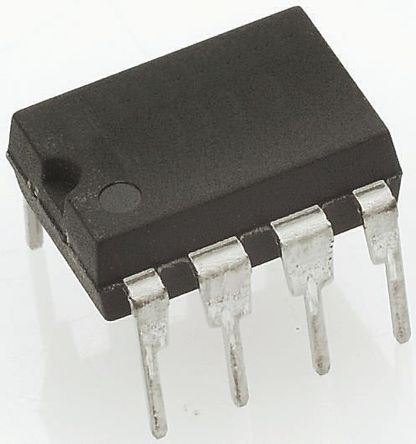

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3843BNG

ON Semiconductor

Current Mode PWM Controller 1A 500kHz 8Pin PDIP Tube

Наличие: 764 шт.

Адрес доставки: Москва

Цена: ₽ 56.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1315881

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3843BNG характеристики

Атрибут	Значение атрибута
Номенклатура	UC3843BNG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1315881
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Частота	52 kHz
Напряжение Питания (DC)	12.0V (min)
Рабочее Напряжение	7.6V ~ 36V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	30.0 V
Выходное Напряжение	13.5 V
Выходной Ток	1 A
Ток Питания	12 mA
Количество Стежков	8 Position
Рассеяние Мощности	1.25 W
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Flyback
Рабочий цикл	96 %
Максимальный рабочий цикл	96 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1250 mW
Напряжение питания	7.6V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	12 V
Длина	10.16 mm
Ширина	6.6 mm
Высота	3.44 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3843BNG описание продукта

The UC3843BNG is a high-performance fixed frequency current-mode Pulse Width Modulation (PWM) Controller specifically designed for off-line and DC to DC converter applications offering the designer a cost-effective solution with minimal external components. This integrated circuit features a trimmed oscillator for precise duty cycle control, a temperature compensated reference, high gain error amplifier, current sensing comparator and a high current totem pole output ideally suited for driving a power MOSFET. Also included are protective features consisting of input and reference undervoltage lockouts each with hysteresis, cycle-by-cycle current limiting, programmable output deadtime and a latch for single pulse metering.
Trimmed oscillator for precise frequency control
Automatic feed forward compensation
Internally trimmed reference with undervoltage lockout
High current totem pole output
Undervoltage lockout with hysteresis
Low startup and operating current
