TSC2007IPW Купить - TI Цифро-аналоговый преобразователь

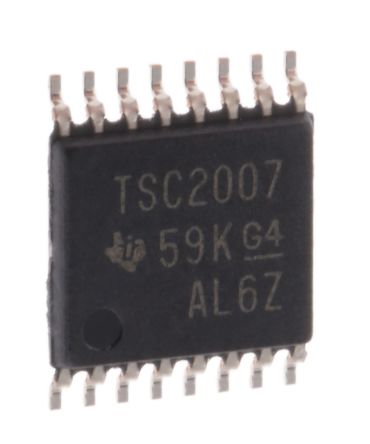

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TSC2007IPW

Resistive Touch Screen IC, 4 Wire, Serial Interface, 12Bit Resolution, 1.2V to 3.6V, TSSOP-16

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 310.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4259959

Категория продукта:

Цифро-аналоговый преобразователь

3D модель

Оплата:

Обновлено 31.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TSC2007IPW характеристики

Атрибут	Значение атрибута
Номенклатура	TSC2007IPW
Производитель	TI
ЧипСити Номер продукта	CC4259959
Категория продукта	Цифро-аналоговый преобразователь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	1.20V (min)
Ток Питания	226.2 µA
Количество Стежков	16 Position
Количество Битов	12 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.2 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TSC2007IPW описание продукта

The TSC2007IPW is a Nano-power Touch Screen Controller with I²C serial interface designed to work with power-sensitive, handheld applications that are based on an advanced low-voltage processor. It works with a supply voltage as low as 1.2V, which can be supplied by a single-cell battery. It contains a complete, ultra-low power, 12-bit, analogue-to-digital (A/D) resistive touch screen converter, including drivers and the control logic to measure touch pressure. In addition to these standard features, the TSC2007 offers pre-processing of the touch screen measurements to reduce bus loading, thus reducing the consumption of host processor resources that can then be redirected to more critical functions. It supports an I²C serial bus and data transmission protocol in all three defined modes, standard, fast and high-speed. It offers programmable resolution of 8 or 12 bits to accommodate different screen sizes and performance needs.
4-wire touch screen interface
Single-supply/reference
Ratiometric conversion
Up to 20 (8-bit) or 10kHz (12-bit) effective throughput rate
Pre-processing to reduce bus activity
I²C™ interface supports standard, fast and high-speed modes
Simple, command-based user interface (8/12-bit resolution)
On-chip temperature measurement
Touch pressure measurement
Digital buffered PENIRQ
On-chip, programmable PENIRQ pull-up
Auto power-down control
Low power
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
