TS3USB221EDRCR Купить - TI Чип аналогового переключателя

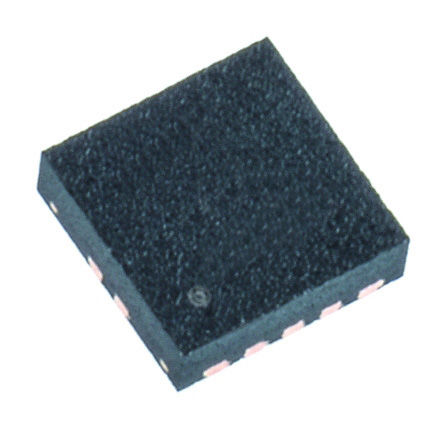

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TS3USB221EDRCR

TEXAS INSTRUMENTS TS3USB221EDRCR USB Interface, Multiplexer / Demultiplexer Switch, USB 2.0, 2.3V, 3.6V, SON, 10Pins

Наличие: 5,154 шт.

Адрес доставки: Москва

Цена: ₽ 53.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1771044

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TS3USB221EDRCR характеристики

Атрибут	Значение атрибута
Номенклатура	TS3USB221EDRCR
Производитель	TI
ЧипСити Номер продукта	CC1771044
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Напряжение Питания (DC)	2.30V ~ 3.60V
Количество Выходных Интерфейсов	2 Output
Ток Питания	30 µA
Количество Каналов	2 Channel
Количество Стежков	10 Position
Скорость Передачи Данных	480 Mbps
Ширина Ленты	1 GHz
Количество входов	4 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 GHz
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.3 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TS3USB221EDRCR описание продукта

The TS3USB221EDRCR is a high-speed Multiplexer/Demultiplexer Switch with single enable and IEC level 3 ESD protection. The TS3USB221E is a high-bandwidth switch specially designed for the switching of high-speed USB 2.0 signals in handset and consumer applications, such as cell phones, digital cameras and notebooks with hubs or controllers with limited USB I/Os. The wide bandwidth (1GHz) of this switch allows signals to pass with minimum edge and phase distortion. The device multiplexes differential outputs from an USB host device to one of two corresponding outputs. The switch is bidirectional and offers little or no attenuation of the high-speed signals at the outputs. The TS3USB221E is designed for low bit-to-bit skew and high channel-to-channel noise isolation and is compatible with various standards, such as high-speed USB 2.0 (480Mbps).
Low-power mode when OE is disabled (1µA)
Low power consumption (30µA maximum)
High bandwidth (1GHz typical)
Switch I/Os accept signals up to 5.5V
1.8V Compatible control-pin inputs
0.25ns Propagation delay
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
