TPS650250RHBT Купить - TI Чип управления батареи

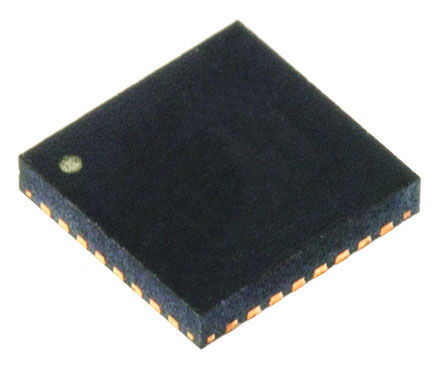

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS650250RHBT

Li-Ion Powered System 2.5V to 6V 32Pin VQFN EP T/R

Наличие: 4,245 шт.

Адрес доставки: Москва

Цена: ₽ 452.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC17331333

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS650250RHBT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS650250RHBT
Производитель	TI
ЧипСити Номер продукта	CC17331333
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	VQFN-32
Частота	2.25 MHz
Напряжение Питания (DC)	28.0 V, 6.00 V
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	1.8V ~ 3.3V
Количество Стежков	32 Position
Рассеяние Мощности	2.85 W
Количество Регулируемых Выходов	6 Output
Частота Переключения	2250 kHz
Максимальное входное напряжение	6.5 V
Входное напряжение (мин)	1.5 V
Выходное напряжение (Макс)	3.3 V
Выходное напряжение (мин)	1 V
Выходной ток (Макс)	800 mA
Выходной ток (мин)	800 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2850 mW
Напряжение питания	6 V
Длина	5.15 mm
Ширина	5.15 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS650250RHBT описание продукта

DESCRIPTION
The TPS650250 is an integrated Power Management IC for applications powered by one Li-Ion or Li-Polymer cell, which require multiple power rails. The TPS650250 provides three highly efficient,
step-down converters targeted at providing the core voltage, peripheral, I/O and memory rails in a
processor based system. All three step-down converters enter a low power mode at light load for
maximum efficiency across the widest possible range of load currents. The converters can be forced into fixed frequency PWM mode by pulling the MODE pin high.
FEATURES
• 1.6A, 97% Efficient Step-Down Converter for System Voltage (VDCDC1)
– 3.3V or 2.8V or Adjustable
• 0.8A, up to 95% Efficient Step-Down Converter for Memory Voltage (VDCDC2)
– 1.8V or 2.5V or Adjustable
• 0.8A, 90% Efficient Step-Down Converter for Processor Core (VDCDC3)
• adjustable output voltage on VDCDC3
• 30mA LDO for Vdd_alive
• 2 × 200mA General Purpose LDOs (LDO1 and LDO2)
• Dynamic Voltage Management for Processor Core
• LDO1 and LDO2 Voltage Externally Adjustable
• Separate Enable Pins for Inductive Converters
• 2.25MHz Switching Frequency
• 85µA Quiescent Current
• Thermal Shutdown Protection
APPLICATIONS
• Cellular/Smart Phone
• GPS
• Digital Still Camera
• Split Supply DSP and µP Solutions
• Samsung ARM-Based Processors, etc.
