L4972A Купить - ST Microelectronics Чип стабилизации напряжения

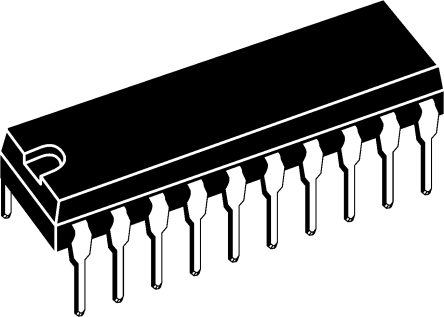

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L4972A

ST Microelectronics

Conv DC-DC 15V to 50V Step Down Single-Out 5.1V to 40V 2A 20Pin Power PDIP

Наличие: 1,470 шт.

Адрес доставки: Москва

Цена: ₽ 850.53

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC10443837

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4972A характеристики

Атрибут	Значение атрибута
Номенклатура	L4972A
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC10443837
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	PDIP-20
Частота	200 kHz
Напряжение Питания (DC)	50.0V (max)
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	50.0 V
Выходное Напряжение	5.1V ~ 40V
Выходной Ток	2 A
Количество Каналов	1 Channel
Количество Стежков	20 Position
Напряжение Отпадания	250 mV
Частота Переключения	200 kHz
Топология	Buck
Максимальное входное напряжение	50 V
Входное напряжение (мин)	15 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	5.1 V
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	15 V
Напряжение питания (мин)	15 V
Входное напряжение	15V ~ 50V
Длина	24.8 mm
Ширина	7.1 mm
Высота	4.59 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

L4972A описание продукта

The L4972A is a step-down monolithic power Switching Regulator delivering 2A at a voltage variable from 5.1 to 40V. Realized with BCD mixed technology, the device uses a DMOS output transistor to obtain very high efficiency and very fast switching times. Features of the L4972 include reset and power fail for microprocessors, feed forward line regulation, soft-start, limiting current and thermal protection. Efficient operation at switching frequency up to 200kHz allows reduction in the size and cost of external filter component.
PWM latch for single pulse per period
Undervoltage lockout with hysteretic turn-on
Very high efficiency
Continuous mode operation
Thermal shutdown
Reset and power-fail functions
Internal current limiting
Input/output sync pin
Internal feed-forward line regulation
Precise 5.1V ±2% on chip reference
0 to 90% duty cycle range
