TOP242PN Купить - Power Integrations Преобразователь AC-DC

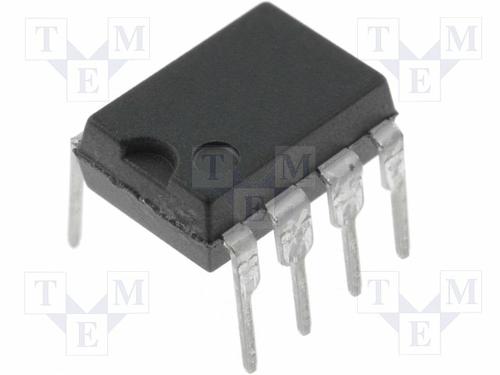

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TOP242PN

Power Integrations

AC-DC Off-Line Switcher IC, TOPSwitch-GX, Flyback, 85VAC - 265VAC, 132kHz, 720mA out, 15W, DIP-8

Наличие: 19,558 шт.

Адрес доставки: Москва

Цена: ₽ 83.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC5206638

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TOP242PN характеристики

Атрибут	Значение атрибута
Номенклатура	TOP242PN
Производитель	Power Integrations
ЧипСити Номер продукта	CC5206638
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	132 kHz
Напряжение Питания (DC)	374V (max)
Номинальная Мощность	15 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	265 V
Выходное Напряжение	700 V
Выходной Ток	720 mA
Пробивное Напряжение	700 V
Ток Питания	1.60 mA
Количество Стежков	8 Position
Выходная Мощность	10 W
Частота Переключения	66kHz ~ 132kHz
Рабочий цикл	66.5 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Максимальный рабочий цикл	83 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	85.265 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

TOP242PN описание продукта

The TOP242PN is a TOPSwitch-GX Integrated Off-line Switcher IC flyback supply provides 4 outputs, delivering 7W from a 230VAC ±15% input. Resistor R7 programs the internal TOP242PN current limit to 78% of nominal, just above the level needed for full load at low line. This feature allows a more continuous transformer design for better efficiency and cross-regulation, without requiring a larger core size. Resistor R12, C10 and L2 filter conducted EMI; R12 is a flameproof fusible type, also functioning as a fuse. For lower cost, if the supply does not have to meet conducted EMI with the output connected to earth ground, the common mode choke can be replaced with a π filter. A Zener clamp (D11 and VR1) was selected over an RCD clamp to minimize zero load consumption.
<0.5W Input power at zero load
Low component count design occupies 80 x 30 x 16mm
Integrated soft-start reduces start-up component stresses
Extended power range for higher power applications
Eliminate or reduce cost of external components
Externally programmable accurate current limit
No turn off glitches line under-voltage (UV) detection
Line over voltage (OV) shutdown extends line surge limit
132kHz Frequency reduces transformer/power supply size
Hysteretic thermal shutdown for automatic fault recovery
Large thermal hysteresis prevents PC board overheating
