TPD2E007DCKR Купить - TI Телевизионные диоды

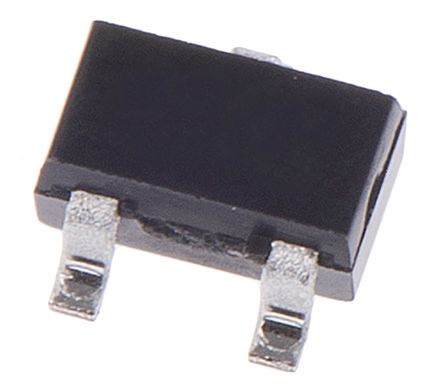

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD2E007DCKR

2Channel ESD Protection Array for AC Signal Data Interface 3-SC70 -40℃ to 85℃

Наличие: 4,854 шт.

Адрес доставки: Москва

Цена: ₽ 14.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2926600

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD2E007DCKR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD2E007DCKR
Производитель	TI
ЧипСити Номер продукта	CC2926600
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SC-70-3
Рабочее Напряжение	13 V
Ёмкость	15 pF
Пробивное Напряжение	14 V
Количество Каналов	2 Channel
Количество Стежков	3 Position
Рассеяние Мощности	218 mW
Зажимное напряжение	14 V
Испытательный ток	10 mA
Пиковая импульсная мощность	150 W
Минимальное напряжение пробоя	14 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	218 mW
Длина	2.15 mm
Ширина	1.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD2E007DCKR описание продукта

The TPD2E007DCKR is a 2-channel ESD Protection TVS Diode Array for AC-coupled/negative-rail data interfaces. The back-to-back diode array allows AC-coupled or negative-going data transmission (audio interface, LVDS, RS-485, RS-232 and so forth) without compromising signal integrity. The device exceeds the IEC 61000-4-2 (level 4) ESD protection and is ideal for providing system level ESD protection for the internal ICs when placed near the connector. It is suitable for ultra-space saving application where the package height is a key concern.
IEC 61000-4-2 level 4 ESD Protection ±8kV IEC 61000-4-2 contact discharge
±15kV IEC 61000-4-2 air-gap discharge
IEC 61000-4-5 Surge protection 4.5A peak pulse current (8/20µs pulse)
15pF Maximum IO capacitance
50nA Low leakage current
Space-saving PicoStar™
-40 to 85°C Operating temperature range
