TOP234YN Купить - Power Integrations Преобразователь AC-DC

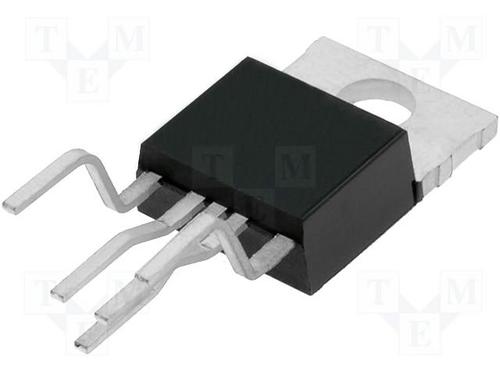

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TOP234YN

Power Integrations

AC-DC Power Conversion - TOPSwitch-FX 45W 85-265VAC 75W 230VAC

Наличие: 4,008 шт.

Адрес доставки: Москва

Цена: ₽ 1,053.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Power Integrations

ЧипСити Номер продукта:

CC11733646

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TOP234YN характеристики

Атрибут	Значение атрибута
Номенклатура	TOP234YN
Производитель	Power Integrations
ЧипСити Номер продукта	CC11733646
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	TO-220-7
Частота	132 kHz
Напряжение Питания (DC)	265 V
Номинальная Мощность	75 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	700 V
Выходной Ток	2.4 A
Пробивное Напряжение	700 V
Ток Питания	1.50 mA
Количество Стежков	7 Position
Сопротивление Сток-исток (Открытого Канала)	5.2 Ω
Количество Регулируемых Выходов	1 Output
Выходная Мощность	45 W
Частота Переключения	66kHz ~ 132kHz
Рабочий цикл	78 %
Выходное напряжение (Макс)	700 V
Выходной ток (Макс)	400 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	265 VAC
Напряжение питания (мин)	36 V
Входное напряжение	85.265 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Not For New Designs
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
	Показывать Просмотр аналоги замена

TOP234YN описание продукта

The TOP234YN is a design flexible, EcoSmart®, Integrated Off-line Switcher with 45W open frame at 85 to 265VAC. TOPSwitch-FX uses the proven TOPSwitch topology and cost effectively integrates many new functions that reduce system cost and at the same time, improve design flexibility, performance and energy efficiency. Like TOPSwitch, the high voltage power MOSFET, PWM control, fault protection and other control circuitry are all integrated onto a single CMOS chip, but with two added terminals. The first one is a MULTIFUNCTION (M) pin, which implements programmable line OV/UV shutdown and line feed forward/DC (max) reduction with line voltage. The same pin can be used instead to externally set an accurate current limit. In either case, this pin can also be used for remote ON/OFF or to synchronize the oscillator to an external, lower frequency signal.
Fully integrated soft-start for minimum stress/overshoot
Externally settable accurate current limit
Wider duty cycle for more power, smaller input capacitor
No turn off glitches line under-voltage (UV) detection
Line over voltage (OV) shutdown extends line surge limit
Regulates to zero load without dummy loading
132kHz Frequency reduces transformer/power supply size
Half frequency option for video applications
Hysteretic thermal shutdown for automatic recovery
Large thermal hysteresis prevents PC board over heating
Synchronizable to a lower frequency
Cycle skipping reduces no-load consumption
Reduced consumption in remote off mode
Allows shutdown/wake-up via LAN/input port
