L4975A Купить - ST Microelectronics Преобразователь DC/DC

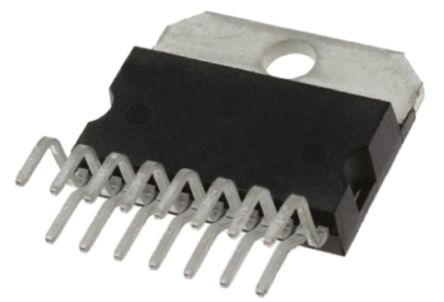

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L4975A

ST Microelectronics

Conv DC-DC 15V to 50V Step Down Single-Out 5.1V to 40V 5A 15Pin(15+Tab) MULTIWATT V Tube

Наличие: 595 шт.

Адрес доставки: Москва

Цена: ₽ 1,356.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC9543796

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4975A характеристики

Атрибут	Значение атрибута
Номенклатура	L4975A
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC9543796
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	15 Pin
Корпус/Пакет	Multiwatt-15
Частота	500 kHz
Напряжение Питания (DC)	50.0V (max)
Рабочее Напряжение	15V ~ 50V
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	50.0 V
Выходное Напряжение	5.1V ~ 40V
Выходной Ток	5 A
Количество Каналов	1 Channel
Количество Стежков	15 Position
Напряжение Отпадания	0.55 V
Выходная Мощность	30 W
Частота Переключения	500 kHz
Топология	Buck
Максимальное входное напряжение	50 V
Входное напряжение (мин)	15 V
Выходное напряжение (Макс)	40 V
Выходное напряжение (мин)	5.1 V
Выходной ток (Макс)	5 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	15 V
Напряжение питания (Макс)	50 V
Напряжение питания (мин)	15 V
Входное напряжение	15V ~ 50V
Длина	19.6 mm
Ширина	5 mm
Высота	10.7 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

L4975A описание продукта

The L4975A is a step-down monolithic DC-DC Power Switching Regulator delivering 5A at a voltage variable from 5.1 to 40V. It is realized with BCD mixed technology, the device uses a DMOS output transistor to obtain very high efficiency and very fast switching times. It requires few external components. An efficient operation at switching frequencies up to 500kHz allows reduction in the size of external filter components.
Internal feed-forward line reg
Internal current limiting
Reset and power fail functions
Input/output sync pin
Under-voltage lock out with hysteretic turn-ON
PWM latch for single pulse per period
Very high efficiency
Thermal shutdown
Continuous mode operation

Показывать

L4975A Даташит PDF

21 страницы, 6725 КБ

06/07/2000

просматривать

L4975A Даташит PDF

21 страницы, 6726 КБ

06/07/2000

просматривать

L4975A Даташит PDF

21 страницы, 338 КБ

просматривать

L4975A Другие Даташит

43 страницы, 313 КБ

06/08/2015

просматривать

L4975A Другие Даташит

21 страницы, 296 КБ

просматривать
