L4949N Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L4949N

ON Semiconductor

LDO Regulator Pos 5V 0.1A 8Pin PDIP Tube

Наличие: 1,106 шт.

Адрес доставки: Москва

Цена: ₽ 33.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC135416327

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L4949N характеристики

Атрибут	Значение атрибута
Номенклатура	L4949N
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC135416327
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole

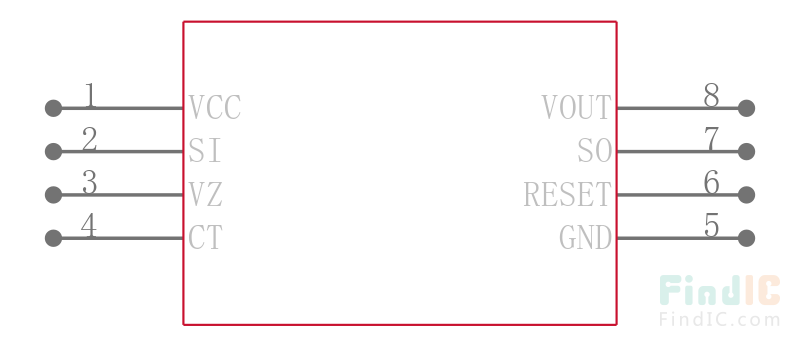

Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	28.0V (max)
Выходное Напряжение	5 V
Выходной Ток	100 mA
Напряжение Отпадания	0.1V @10mA
Максимальное входное напряжение	28 V
Входное напряжение (мин)	5 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	40 ℃
Входное напряжение	≤28 V
Длина	9.27 mm
Ширина	6.35 mm
Высота	5.33 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

L4949N описание продукта

The L4949 is a monolithic integrated 5.0 V voltage regulator with a very low dropout and additional functions such as power−on reset and input voltage sense.
It is designed for supplying the micro−computer controlled systems especially in automotive applications.
Features
• Operating DC Supply Voltage Range 5.0 V to 28 V
• Transient Supply Voltage Up to 40 V
• Extremely Low Quiescent Current in Standby Mode
• High Precision Standby Output Voltage 5.0 V ±1%
• Output Current Capability Up to 100 mA
• Very Low Dropout Voltage Less Than 0.4 V
• Reset Circuit Sensing The Output Voltage
• Programmable Reset Pulse Delay With External Capacitor
• Voltage Sense Comparator
• Thermal Shutdown and Short Circuit Protections
• NCV Prefix for Automotive and Other Applications Requiring Site and Control Changes
• Pb−Free Packages are Available
