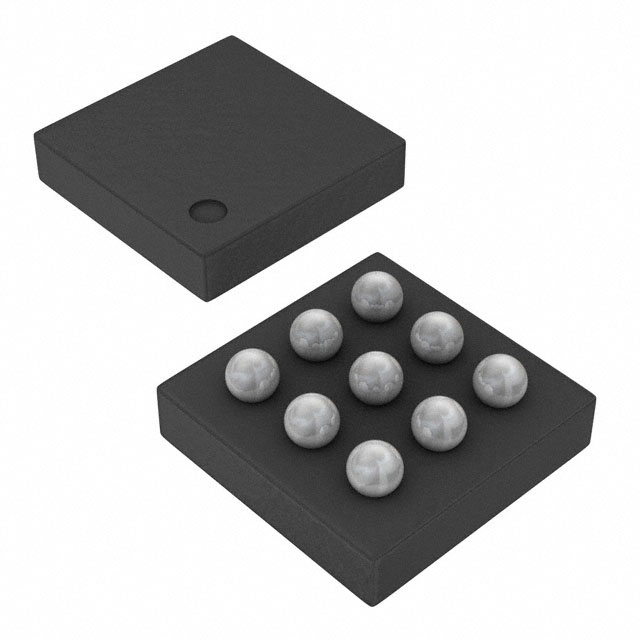

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS61256YFFR

3.5MHz High Efficiency Step-Up Converter In Chip Scale Packaging. 5V Output Voltage 9-DSBGA -40℃ to 85℃

Наличие: 353 шт.

Адрес доставки: Москва

Цена: ₽ 40.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC5100710

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61256YFFR характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61256YFFR
Производитель	TI
ЧипСити Номер продукта	CC5100710
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	9 Pin
Корпус/Пакет	DSBGA-9
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	900 mA
Ток Покоя	20.0 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	3.5 MHz
Топология	Boost
Ток Переключения	2.15 A
Максимальное входное напряжение	4.85 V
Входное напряжение (мин)	2.5 V
Выходное напряжение (мин)	5 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	2.5 V
Входное напряжение	3.3V ~ 4.85V
Высота	0.33 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPS61256YFFR описание продукта

DESCRIPTION
The TPS6125x device provides a power supply solution for battery-powered portable applications. Intended for low-power applications, the TPS6125x supports up to 800-mA load current from a battery discharged as low as 2.65V and allows the use of low cost chip inductor and capacitors.
FEATURES
• 93% Efficiency at 3.5MHz Operation
• 22µA Quiescent Current in Standby Mode
• 36µA Quiescent Current in Normal Operation
• Wide VIN Range From 2.3V to 5.5V
• VIN ≥ VOUT Operation
• IOUT ≥800mA at VOUT = 4.5V, VIN ≥2.65V
• IOUT ≥1000mA at VOUT = 5.0V, VIN ≥3.3V
• IOUT ≥1500mA (Peak) at VOUT = 5.0V, VIN ≥3.3V
• ±2% Total DC Voltage Accuracy
• Light-Load PFM Mode
• Selectable Standby Mode or True Load Disconnect During Shutdown
• Thermal Shutdown and Overload Protection
• Only Three Surface-Mount External Components Required
• Total Solution Size <25mm2
• 9-Pin NanoFreeTM (CSP) Packaging
APPLICATIONS
• Cell Phones, Smart-Phones
• Mono and Stereo APA Applications
• USB Charging Port (5V)
