TPS54140DGQ Купить - TI Преобразователь DC/DC

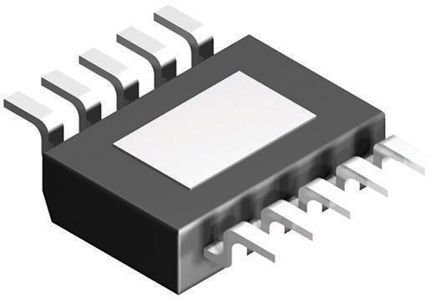

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54140DGQ

Step-Down Regulator 3.5V to 42V Input, 1.5A Step Down SWIFT Converter with Eco-Mode (tm) Conv DC-DC Single Step Down 4.5V to 42V 10Pin HVSSOP EP

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 157.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3266464

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54140DGQ характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54140DGQ
Производитель	TI
ЧипСити Номер продукта	CC3266464
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	PowerPad-MSOP-10
Частота	2.50 MHz
Напряжение Питания (DC)	3.50V (min)
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 39V
Выходной Ток	1.5 A
Количество Стежков	10 Position
Ток Покоя	116 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	2.5 MHz
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	42 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	39 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	1.2 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5 V
Входное напряжение	3.5V ~ 42V
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS54140DGQ описание продукта

The TPS54140DGQ is a 42V 1.5A Step-down Converter with an integrated high-side MOSFET and Eco-mode™. Current-mode control provides simple external compensation and flexible component selection. A low ripple-pulse skip mode reduces the no-load, regulated output supply current to 116µA. Using the enable pin, shutdown supply current is reduced to 1.3µA. Under-voltage lockout is internally set at 2.5V, but can be increased using the enable pin. The output voltage start-up ramp is controlled by the slow start pin that can also be configured for sequencing/tracking. An open drain power good signal indicates the output is within 94 to 107% of its nominal voltage. A wide switching frequency range allows efficiency and external component size to be optimized. Frequency fold back and thermal shutdown protects the part during an overload condition.
200mR High-side MOSFET
High efficiency at light loads with a pulse-skipping Eco-mode™
116µA Operating quiescent current
1.3µA Shutdown current
100kHz to 2.5MHz Switching frequency
Synchronizes to external clock
Adjustable slow start/sequencing
UV and OV power-good output
Adjustable UVLO voltage and hysteresis
0.8V Internal voltage reference
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
