TC4428EOA Купить - Microchip Драйвер FET

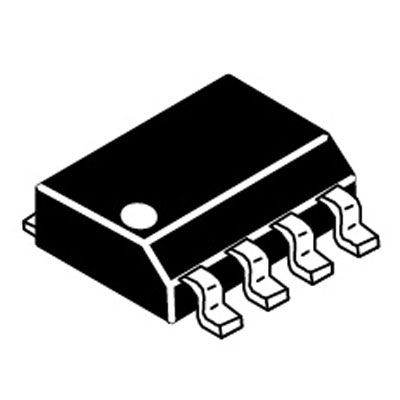

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TC4428EOA

Microchip

MOSFET DRVR 1.5A 2Out Lo Side Inv/Non-Inv 8Pin SOIC N Tube

Наличие: 823 шт.

Адрес доставки: Москва

Цена: ₽ 90.15

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC11661921

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4428EOA характеристики

Атрибут	Значение атрибута
Номенклатура	TC4428EOA
Производитель	Microchip
ЧипСити Номер продукта	CC11661921
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	19 ns
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	18.0 V
Выходной Ток	1.50 A
Ток Питания	4.50 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	470 mW
Время Нарастания	40ns (Max)
Выходное напряжение (Макс)	0.025 V
Время падения	40ns (Max)
Время падения (Макс)	30 ns
Время падения (Макс)	30 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	470 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	4.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4428EOA описание продукта

The TC4428EOA is a dual complementary high-speed power MOSFET Driver can easily charge/discharge 1000pF gate capacitances in under 30ns. This device provides low enough impedances in both the ON and OFF states to ensure the MOSFETs intended state will not be affected, even by large transients. This device is highly latch-up resistant under any conditions within their power and voltage ratings. It is not subject to damage when up to 5V of noise spiking occurs on the ground pin. It can accept, without damage or logic upset, up to 500mA of reverse current being forced back into their outputs. All terminals are fully protected against electrostatic discharge (ESD) up to 4kV. The TC4426 device has matched rise and fall times when charging and discharging the gate of a MOSFET.
High capacitive load drive capability
Matched rise, fall and delay times
7R Low output impedance
Latch-up protected - Will withstand 0.5A reverse current
Input will withstand negative inputs up to 5V
Pin-compatible with the TC426/TC427/TC428

Показывать

TC4428EOA Даташит PDF

20 страницы, 431 КБ

01/13/2006
