TPS54020RUWT Купить - TI Преобразователь DC/DC

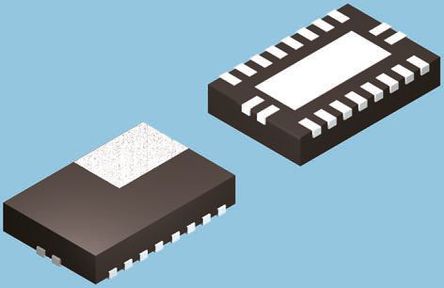

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS54020RUWT

Conv DC-DC 4.5V to 17V Step Down Single-Out 0.8V to 15V 10A 15Pin VQFN EP T/R

Наличие: 1,246 шт.

Адрес доставки: Москва

Цена: ₽ 703.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7512231

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS54020RUWT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS54020RUWT
Производитель	TI
ЧипСити Номер продукта	CC7512231
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	15 Pin
Корпус/Пакет	VQFN-15
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 15V
Выходной Ток	10 A
Количество Стежков	15 Position
Ток Покоя	600 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	990 kHz
Топология	Buck
Максимальное входное напряжение	17 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	600 mV
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5 V
Входное напряжение	4.5V ~ 17V
Длина	3.6 mm
Ширина	3.6 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

TPS54020RUWT описание продукта

The TPS54020RUWT is a step-down SWIFT™ Converter with out-of-phase synchronization. The TPS54020 operates at continuous current mode (CCM) at higher load conditions and transitions to eco-mode while skipping pulses to boost the efficiency at light loads. Current limiting on both MOSFETs provides device and system protection. Cycle-by-cycle current limiting in the high-side MOSFET protects for overload situations. Low-side MOSFET zero current detection turns off the low-side MOSFET while operating under light loads. Three selectable current-limit thresholds allow a good fit for various applications. A hiccup or cycle-by-cycle overcurrent protection scheme is also selectable. Thermal shutdown protection disables switching when die temperature exceeds the thermal shutdown trip point and enables switching after the built-in thermal hysteresis and shutdown hiccup time. The SS pin controls the output voltage start-up ramp and allows for selectable soft-start times.
Integrated 8 and 6mR MOSFETs
Peak current-mode control
Eco-mode™ pulse skip for higher efficiency
Overcurrent protection for both MOSFETs
Synchronizes to external clock
Start-up into pre-biased outputs
Over-temperature and overvoltage protection
Adjustable soft-start and power sequencing
Power-good output monitor for undervoltage and overvoltage
SYNC_OUT function provides output clock signal 180° out-of-phase
Supported by WEBENCH® software tool
0.6V Voltage reference with ±1% accuracy
