TLVH431AIL3T Купить - ST Microelectronics Опорный чип напряжения

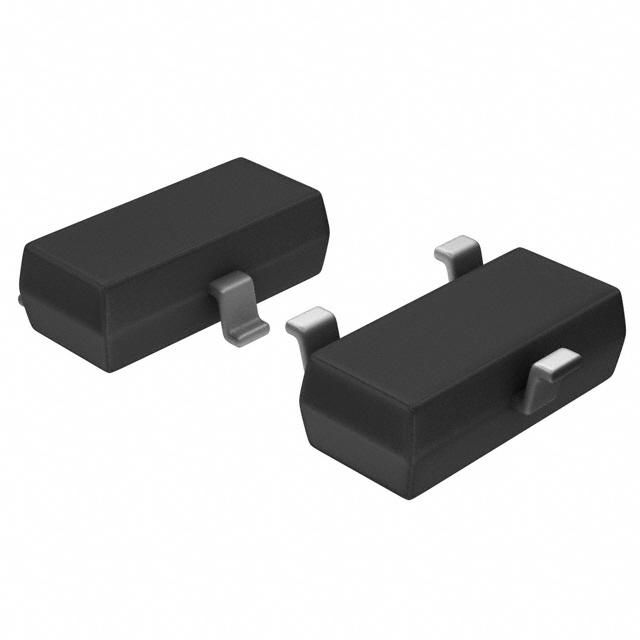

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLVH431AIL3T

ST Microelectronics

V-Ref Adjustable 1.24V to 18V 60mA 3Pin SOT-23 T/R

Наличие: 91 шт.

Адрес доставки: Москва

Цена: ₽ 9.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC66658510

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLVH431AIL3T характеристики

Атрибут	Значение атрибута
Номенклатура	TLVH431AIL3T
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC66658510
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±0.5 %
Выходное Напряжение	1.24V ~ 18V
Выходной Ток	60 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Максимальное входное напряжение	22 V
Выходное напряжение (Макс)	18 V
Выходное напряжение (мин)	1.24 V
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	0.1 mV
Входное напряжение	1.24V ~ 18V
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Коэффициент Температуры	±100 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLVH431AIL3T описание продукта

The TLVH431 is a low power programmable shunt voltage reference, with guaranteed temperature stability over the entire operating temperature range.
The output voltage may be set to any value between 1.24 V and 18 V by means of an external resistor divider.
The TLVH431 operates with a wide current range from 100 μA to 60 mA with a typical dynamic impedance of 0.22 Ω.
Available in SOT23-3L, SOT23-5L and SOT323-6L surface mounted packages, it can be designed in applications where space saving is a critical issue.
The low operating current is a key advantage for power restricted designs.
**Key Features**
Adjustable output voltage: 1.24 V to 18 V
Low operating current: 100 μA at 25 °C
0.25%, 0.5%, 1% and 1.5% voltage precision
Sink current capability up to 60 mA
-40 to +125 °C temperature range
100 ppm/°C maximum temperature coefficient
Available in SOT23-3L, SOT23-5L and SOT323-6L packages
