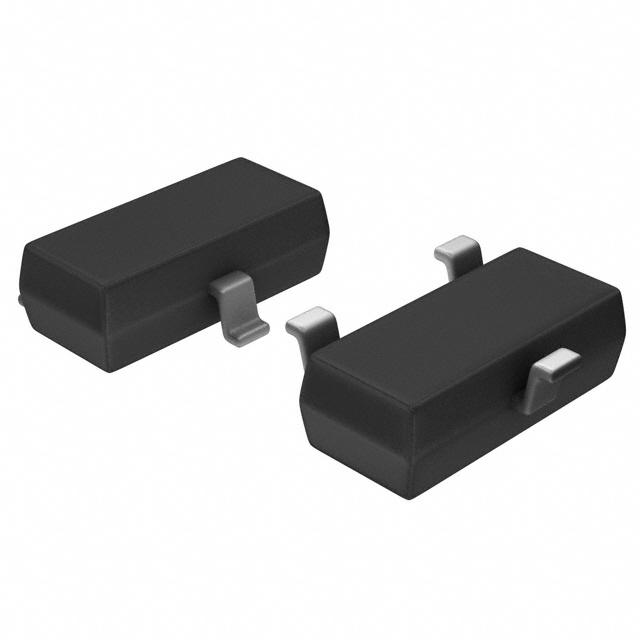

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLV431BCDBZR

Shunt Voltage Reference Low-Voltage Adjustable Precision Shunt Regulator V-Ref Adjustable 1.24V to 6V 15mA 3Pin SOT-23 T/R

Наличие: 1,005 шт.

Адрес доставки: Москва

Цена: ₽ 55.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC24722537

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLV431BCDBZR характеристики

Атрибут	Значение атрибута
Номенклатура	TLV431BCDBZR
Производитель	TI
ЧипСити Номер продукта	CC24722537
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±0.5 %
Входное Напряжение (DC)	1.24V ~ 6.00V
Выходное Напряжение	1.24V ~ 6V
Выходной Ток	15 mA
Количество Каналов	1 Channel
Количество Стежков	3 Position
Максимальное входное напряжение	7 V
Входное напряжение (мин)	1.24 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	1.24 V
Выходной ток (Макс)	15 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	7 V
Рабочая Температура	0℃ ~ 70℃ (TA)
Коэффициент Температуры	±138 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLV431BCDBZR описание продукта

description/ordering information
The TLV431 is a low-voltage 3-terminal adjustable voltage reference with specified thermal stability over applicable industrial and commercial temperature ranges. Output voltage can be set to any value between VREF (1.24 V) and 6 V with two external resistors (see Figure 2). These devices operate from a lower voltage (1.24 V) than the widely used TL431 and TL1431 shunt-regulator references.
Low-Voltage Operation . . . VREF = 1.24 V
Adjustable Output Voltage, VO = VREF to 6 V
Reference Voltage Tolerances at 25C
− 0.5% for TLV431B
− 1% for TLV431A
− 1.5% for TLV431
Typical Temperature Drift
− 4 mV (0℃ to 70℃)
− 6 mV (–40℃ to 85℃)
− 11 mV (–40℃ to 125℃)
Low Operational Cathode Current . . . 80 µA Typ
0.25-Ω Typical Output Impedance
Ultra-Small SC-70 Package Offers 40% Smaller Footprint Than SOT-23-3
See TLVH431 and TLVH432 for
− Wider VKA (1.24 V to 18 V) and IK (80 mA)
− Additional SOT-89 Package
− Multiple Pinouts for SOT-23-3 and SOT-89 Packages

Показывать

TLV431BCDBZR Даташит PDF

46 страницы, 1500 КБ

02/06/2015
