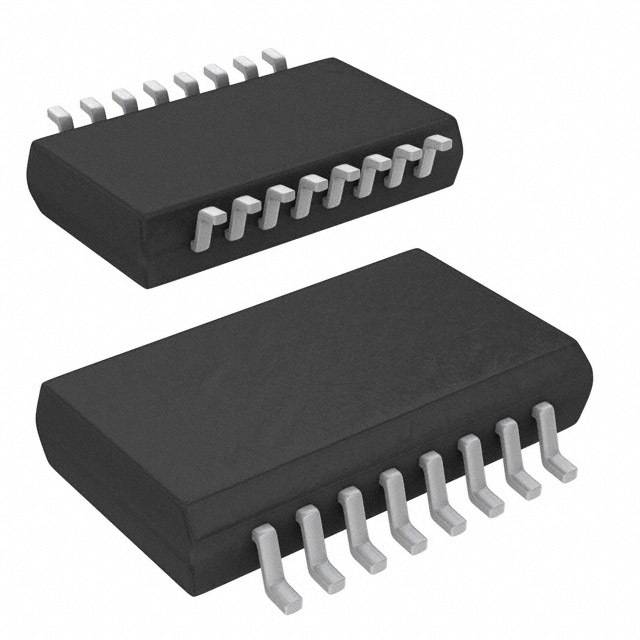

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM163N0BRZ

ADI

ANALOG DEVICES ADUM163N0BRZ Digital Isolator, 3kV, 6Channel, 7.2ns, 1.7V, 5.5V, NSOIC, 16Pins New

Наличие: 5,819 шт.

Адрес доставки: Москва

Цена: ₽ 703.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1590230

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM163N0BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM163N0BRZ
Производитель	ADI
ЧипСити Номер продукта	CC1590230
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Время Нарастания/Спада	2.5 ns
Количество Каналов	6 Channel
Количество Стежков	16 Position
Рассеяние Мощности	1.64 W
Напряжение Изоляции	3000 Vrms
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1640 mW
Напряжение питания	1.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.7 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

ADUM163N0BRZ описание продукта

The ADUM163N0BRZ is a 3KV RMS, 6-channel digital isolator in 16 pin NSOIC package. This 6-channel digital isolator based on Analog Devices iCoupler technology. Combining high speed, CMOS and monolithic air core transformer technology, these isolation components provide outstanding performance characteristics superior to alternatives such as optocoupler devices and other integrated couplers. The maxi-mum propagation delay is 13ns with a pulse width distortion of less than 4.5ns at 5V operation. Channel to channel matching of propagation delay is tight at 4ns maximum. The data channels are independent and are available in a variety of configurations with a withstand voltage rating of 3KVrms. The devices operate with the supply voltage on either side ranging from 1.7V to 5.5V, providing compatibility with lower voltage systems as well as enabling voltage translation functionality across the isolation barrier. DC correctness is ensured in absence of input logic transitions.
Number of inputs VDD1 side is 3, number of inputs VDD2 side is 3
High common-mode transient immunity of 100kV/µs, high robustness to radiated and conducted noise
Low propagation delay of 13ns maximum for 5V operation, 15ns maximum for 1.8V operation
150Mbps maximum guaranteed data rate
UL recognition 3000Vrms for 1 minute per UL 1577
VDE certificate of conformity, CQC certification per GB4943.1-2011
Low dynamic power consumption
1.8V to 5V level translation
Fail-safe low output state
Operating temperature range from -40°C to +125°C
ESD (electrostatic discharge) sensitive device.
