AD7722ASZ Купить - ADI Преобразователь AD

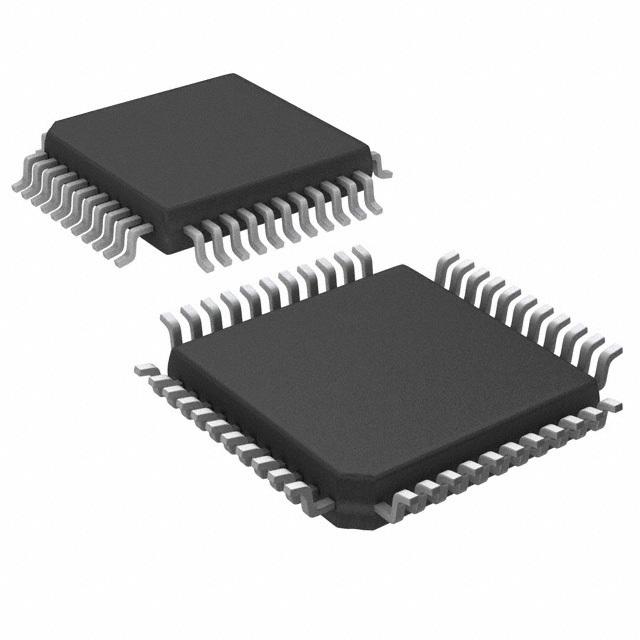

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7722ASZ

ADI

Analog to Digital Converter, 16Bit, 195KSPS, Single, 4.75V, 5.25V, MQFP

Наличие: 438 шт.

Адрес доставки: Москва

Цена: ₽ 2,384.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC827813

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7722ASZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7722ASZ
Производитель	ADI
ЧипСити Номер продукта	CC827813
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	QFP-44
Напряжение Питания (DC)	4.75V (min)
Ток Питания	75.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	44 Position
Количество Битов	16 Bit
Рассеяние Мощности	375 mW
Частота Выборки	195 ksps
Разрешение (биты)	16.0 Bit
Входная Ёмкость	2.00 pF
Входной Импеданс	10.0 kΩ
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	375 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10 mm
Ширина	10 mm
Высота	2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

AD7722ASZ описание продукта

The AD7722ASZ is a complete low power sigma-delta Analog-to-digital Converter (ADC) operates from a 5V supply and accepts a differential input voltage range of 0 to 2.5V or ±1.25V centered around a common-mode bias. The converter provides 16-bit performance for input bandwidths up to 90.625kHz. The part provides data at an output word rate of 195.3kHz. The analog input is continuously sampled by an analog modulator, eliminating the need for external sample-and-hold circuitry. The modulator output is processed by two finite impulse response digital filters in series. The on-chip filtering reduces the external anti-alias requirements to first order, in most cases. The group delay for the filter is 215.5µs, while the settling time for a step input is 431µs. The sample rate, filter corner frequency and output word rate are set by an external clock that is nominally 12.5MHz.
Low-pass, linear phase digital filter
Inherently monotonic
High speed parallel or serial interface

Показывать

AD7722ASZ Даташит PDF

24 страницы, 448 КБ

10/22/2003
