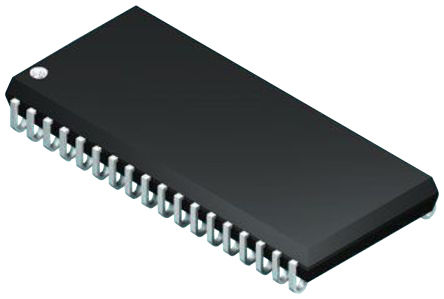

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE7368E

Infineon

**DC-DC 42V 2.5A D SO-36 SMD **

Наличие: 2,138 шт.

Адрес доставки: Москва

Цена: ₽ 408.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC18267438

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE7368E характеристики

Атрибут	Значение атрибута
Номенклатура	TLE7368E
Производитель	Infineon
ЧипСити Номер продукта	CC18267438
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	PG-DSO-36
Количество Выходных Интерфейсов	3 Output
Выходной Ток	30 mA
Количество Стежков	36 Position
Частота Переключения	425 kHz
Максимальное входное напряжение	45 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	5.1 V
Выходное напряжение (мин)	4.9 V
Выходной ток (Макс)	700mA, 800mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (мин)	4.5 V
Входное напряжение	4.5V ~ 45V
Длина	12.8 mm
Ширина	11 mm
Высота	2.55 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE7368E описание продукта

The TLE7368E is a multifunctional Power Supply Circuit especially designed for automotive powertrain systems using a standard 12V battery. The regulator follows the concept of its predecessor TLE6368, where the output of a pre-regulator feeds the inputs of the micro"s linear supplies. In detail, the TLE7368 cascades a buck converter with linear regulators and voltage followers to achieve lowest power dissipation. This configuration allows to power the application even at high ambient temperatures. The step-down converter delivers a pre-regulated voltage of 5.5V with a minimum peak current capability of 2.5A. Supplied by this step down converter two low drop linear post-regulators offer 5 and 3.3V (2.6V) with high accuracy. The current capability of the regulators is 800 and 700mA. The 3.3V (2.6V) linear regulator does have its own input allowing to insert a dropper from the Buck output to reduce the on chip power dissipation if necessary.
Hardware controlled on/off logic
Window watchdog circuit
Overcurrent protection on all regulators
Power sequencing on controller supplies
Overtemperature shutdown
High efficiency for complex supply systems
High buck current maintains operation under short-circuit condition
Low current consumption in stand-by
Easy realization of multiple supply rail systems
Monitoring and control of µC by reset generator and window-watchdog
Stand-by regulator with lowest current consumption
