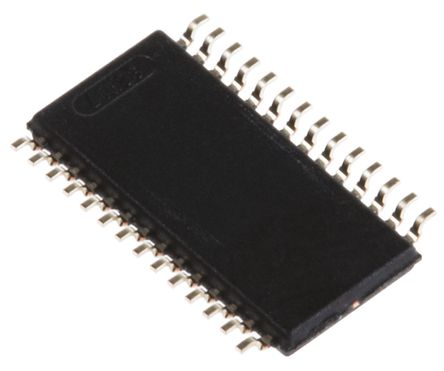

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

TLC59116IPWR

Led Driver, 16Outputs, PWM Dimming, 3V-5.5V in, 1MHz switch, 17V/120mA out, TSSOP-28

Наличие: 6,115 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 51.86

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC4035145

Категория продукта:

Драйвер LED

Упаковка: TSSOP-28

Дата доставки: 7 дней

Оплата:

Обновлено 31.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TLC59116IPWR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC59116IPWR
Производитель	TI
ЧипСити Номер продукта	CC4035145
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Частота	25 MHz
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	17 V
Выходной Ток	120 mA
Ток Питания	3700 mA
Количество Стежков	28 Position
Рассеяние Мощности	1207 mW
Частота Переключения	1 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	17 V
Выходной ток (Макс)	120 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1207 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 5.5V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TLC59116IPWR описание продукта

The TLC59116IPWR is a 16bit fast mode plus (FM+) I2C bus constant current LED sink driver in 28 pin TSSOP package. It is optimized for red/green/blue/amber (RGBA) colour mixing and backlight application. Each LED output has its own 8bit resolution (256 steps) fixed frequency individual PWM controller that operates at 97KHz with a duty cycle that is adjustable from 0% to 99.6%. The individual PWM controller allows each LED to be set to a specific brightness value. An additional 8bit resolution (256 steps) group PWM controller has both fixed frequency of 190Hz and adjustable frequency between 24Hz to once every 10.73seconds with a duty cycle that is adjustable from 0% to 99.6%. The group PWM controller dims or blinks all LEDs with same value. Each LED output can be off, on (no PWM control) or set at its individual PWM controller value at both individual and group PWM controller values.
Constant output current range from 5mA to 120mA
Maximum output voltage of 17V
16 constant current output channels
3.3V or 5V supply voltage
Four hardware address pins allow 14 TLC59116 devices to be connected to same I2C bus
1MHz fast mode plus (FMT) compatible I2C bus interface with 30mA high drive capability
Internal power on reset, no glitch on power up
Noise filter on SCL and SDA inputs
Open load and overtemperature detection mode to detect individual LED errors
Operating temperature range -40°C to 85°C
This device has limited built-in ESD protection. The leads should be shorted together or device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
