TL1963AQKTTRQ1 Купить - TI Чип стабилизации напряжения

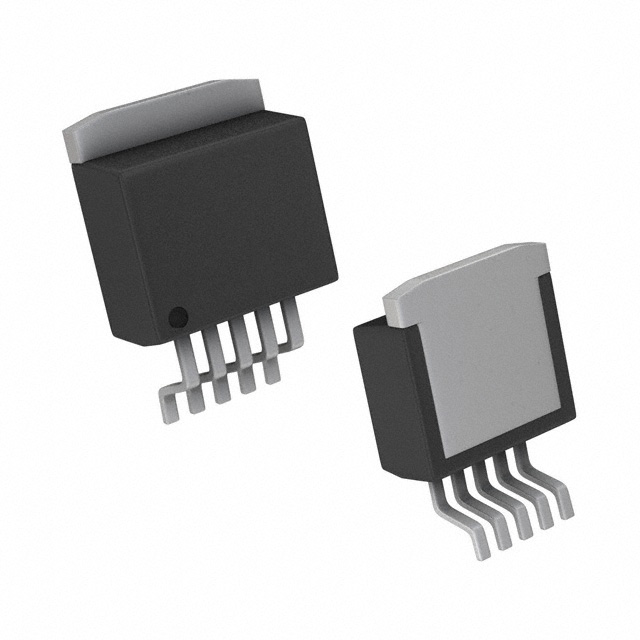

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL1963AQKTTRQ1

Auto Catalog Single Output LDO, 1.5A, Adj. (1.21V to 20V), Fast Transient Response 5-DDPAK/TO-263 -40℃ to 125℃

Наличие: 891 шт.

Адрес доставки: Москва

Цена: ₽ 207.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2816604

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL1963AQKTTRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TL1963AQKTTRQ1
Производитель	TI
ЧипСити Номер продукта	CC2816604
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TO-263-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.21V ~ 20V
Выходной Ток	1.5 A
Ток Питания	1mA ~ 80mA
Ток Покоя	1.00 mA
Тип Выходной Ёмкости	Ceramic
Напряжение Отпадания	340 mV
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	20 V
Входное напряжение (мин)	1.9 V
Выходное напряжение (Макс)	20 V
Выходное напряжение (мин)	1.21 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	40 ℃
Входное напряжение	1.9 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL1963AQKTTRQ1 описание продукта

The TL1963A-Q1 device is a low-dropout (LDO) regulator optimized for fast transient response. The device can supply 1.5 A of output current with a dropout voltage of 340 mV. Operating quiescent current is 1 mA, dropping to less than 1 µA in shutdown. Quiescent current is well controlled; it does not rise in dropout as it does with many other regulators. In addition to fast transient response, the TL1963A-Q1 regulators have very low output noise, which makes them ideal for sensitive RF supply applications.
Output voltage range is from 1.21 V to 20 V. The TL1963A-Q1 regulators are stable with output capacitors as low as 10 µF. Small ceramic capacitors can be used without the necessary addition of ESR, as is common with other regulators. Internal protection circuitry includes reverse-battery protection, current limiting, thermal limiting, and reverse-current protection. The devices are available in fixed output voltages of 1.5 V, 1.8 V, 2.5 V, and 3.3 V, and as an adjustable device with a 1.21-V reference voltage. The TL1963A-Q1 regulators are available in the 5-pin TO-263 (KTT) package.

Показывать

TL1963AQKTTRQ1 Даташит PDF

29 страницы, 1602 КБ

10/02/2016

просматривать

TL1963AQKTTRQ1 Даташит PDF

23 страницы, 608 КБ

09/01/2012

просматривать

TL1963AQKTTRQ1 Даташит PDF

52 страницы, 2567 КБ

06/03/2017

просматривать

TL1963AQKTTRQ1 Справочное руководство пользователя

13 страницы, 268 КБ

10/08/2008

просматривать

TL1963AQKTTRQ1 Другие Даташит

1 страницы, 137 КБ

10/21/2016

просматривать
