TL084ID Купить - TI Операционный усилитель

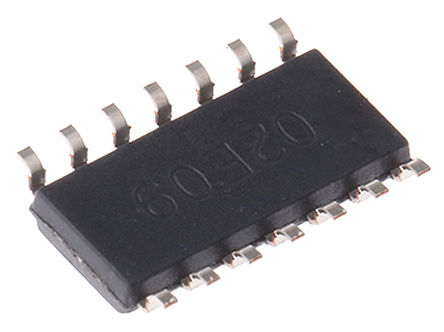

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL084ID

Operational Amplifier, Quad, 4 Amplifier, 3MHz, 13V/µs, 7V to 36V, SOIC, 14Pins

Наличие: 404 шт.

Адрес доставки: Москва

Цена: ₽ 86.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8020663

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL084ID характеристики

Атрибут	Значение атрибута
Номенклатура	TL084ID
Производитель	TI
ЧипСити Номер продукта	CC8020663
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	15.0 V
Ток Питания	1.4 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	14 Position
Рассеяние Мощности	680 mW
Коэффициент Ослабления Синфазного Сигнала	75 dB
Входной Дрейф Смещения	18.0 µV/K
Ширина Ленты	3 MHz
Скорость Нарастания	13.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3 MHz
Входное Напряжение Смещения	3 mV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	3 MHz
Рассеиваемая Мощность (Макс)	680 mW
Минимальный диапазон CMRR	75 dB
Напряжение питания	7V ~ 36V
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	7 V
Длина	8.65 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TL084ID описание продукта

The TL084ID is a JFET-input Operational Amplifier incorporates well-matched, high-voltage JFET and bipolar transistors in a monolithic integrated circuit. The device features high slew rates, low input bias and offset currents and low offset-voltage temperature coefficient.
1.4mA/ch Typical low power consumption
Wide common-mode and differential voltage ranges
30pA Typical low input bias current
5pA Typical low input offset current
Output short-circuit protection
0.003% Typical low total harmonic distortion
JFET input stage high input impedance
Latch-up-free operation
13V/µs Typical high slew rate
Common-mode input voltage range includes VCC+
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TL084ID Даташит PDF

50 страницы, 2358 КБ

03/15/2016
