BAT54CXV3T1G Купить - ON Semiconductor Диоды Шоттки

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BAT54CXV3T1G

ON Semiconductor

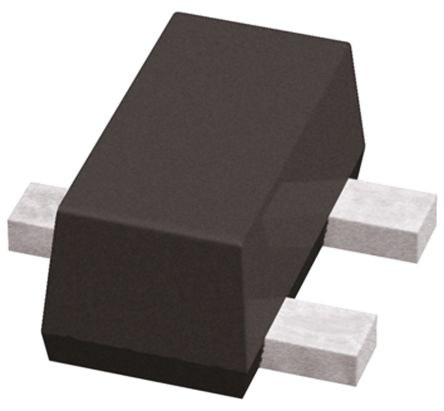

Diode Schottky 30V 0.2A 3Pin SC-89 T/R

Наличие: 1,385 шт.

Адрес доставки:

Цена: ₽ 21.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC10132076

Категория продукта:

Диоды Шоттки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BAT54CXV3T1G характеристики

Атрибут	Значение атрибута
Номенклатура	BAT54CXV3T1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC10132076
Категория продукта	Диоды Шоттки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SC-89-3
Номинальное Напряжение (DC)	30.0 V
Номинальный Ток	200 mA
Безгалогеновый Статус	Halogen Free
Количество Стежков	3 Position
Напряжение в Прямом Направлении	0.8 V
Рассеяние Мощности	240 mW
Обратное время восстановления	5 ns
Прямой ток	200 mA
Максимальный ток перенапряжения (Ifsm)	600 mA
Максимальное прямое напряжение (Макс)	800 mV
Прямой ток (макс)	200 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	240 mW
Длина	1.7 mm
Ширина	0.95 mm
Высота	0.7 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BAT54CXV3T1G описание продукта

The Common Cathode Schottky Diode is designed for high speed switching applications, circuit protection and voltage clamping. Extremely low forward voltage reduces conduction loss. Miniature surface mount package is excellent for hand held and portable applications where space is limited.
Features
---
|
Extremely Fast Switching Speed
Low Forward Voltage - 0.35 (typ) @ IF = 10mA
Pb-Free Package is Available

Показывать

BAT54CXV3T1G Даташит PDF

4 страницы, 55 КБ

11/06/2014

просматривать

BAT54CXV3T1G Даташит PDF

4 страницы, 85 КБ

08/31/2010

просматривать

BAT54CXV3T1G Даташит PDF

4 страницы, 95 КБ

03/28/2012

просматривать

BAT54CXV3T1G Даташит PDF

5 страницы, 56 КБ

12/21/2014

просматривать

BAT54CXV3T1G Другие Даташит

11 страницы, 172 КБ

12/02/2010

просматривать

BAT54CXV3T1G Другие Даташит

5 страницы, 117 КБ

11/06/2014

просматривать

BAT54CXV3T1G Другие Даташит

4 страницы, 96 КБ

08/31/2010

просматривать

BAT54CXV3T1G Другие Даташит

4 страницы, 48 КБ

10/05/2005

просматривать

BAT54CXV3T1G Чертежные схемы

2 страницы, 26 КБ

просматривать

BAT54CXV3T1G Каталог продукции

4 страницы, 48 КБ

10/05/2005

просматривать
