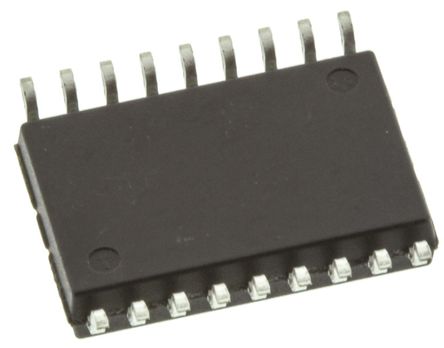

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MIC5841YWM

Microchip

MIC5841 Series 5V 3.3MHz SMT 8Bit Serial-Input Latched Driver - SOIC-18

Наличие: 57 шт.

Адрес доставки: Москва

Цена: ₽ 387.25

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC3920233

Категория продукта:

Логический замок

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MIC5841YWM характеристики

Атрибут	Значение атрибута
Номенклатура	MIC5841YWM
Производитель	Microchip
ЧипСити Номер продукта	CC3920233
Категория продукта	Логический замок
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	18 Pin
Корпус/Пакет	SOIC-18
Количество Выходных Интерфейсов	8 Output
Выходное Напряжение	50 V
Выходной Ток	500 mA
Количество Битов	8 Bit
Выходной ток (Макс)	500 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	5 V
Длина	11.66 mm
Ширина	7.65 mm
Высота	2.39 mm
Рабочая Температура	-55℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MIC5841YWM описание продукта

The MIC5841YWM is a serial-input Latched Driver uses BiCMOS technology. It is fabricated to be used in a wide variety of peripheral power driver applications. The device has an 8-bit CMOS shift register, CMOS control circuitry, eight CMOS data latches and eight bipolar current-sink Darlington output drivers. The driver can be operated with a split supply where the negative supply is down to -20V. The 500mA outputs with integral transient-suppression diodes are suitable for use with lamps, relays, solenoids and other inductive loads. This device has improved speed characteristics. With a 5V logic supply, it will typically operate faster than 5MHz. With a 12V supply, significantly higher speeds are obtained. The CMOS inputs are compatible with standard CMOS, PMOS and NMOS logic levels. By using the serial data output, the driver can be cascaded for interface applications requiring additional drive lines.
3.3MHz Minimum data-input rate
CMOS, PMOS, NMOS and TTL compatible inputs
Internal pull-up/pull-down resistors
Low-power CMOS logic and latches
High-voltage current-sink outputs
Output transient-protection diodes
Single or split supply operation
