BAT54LT1 Купить - ON Semiconductor Телевизионные диоды

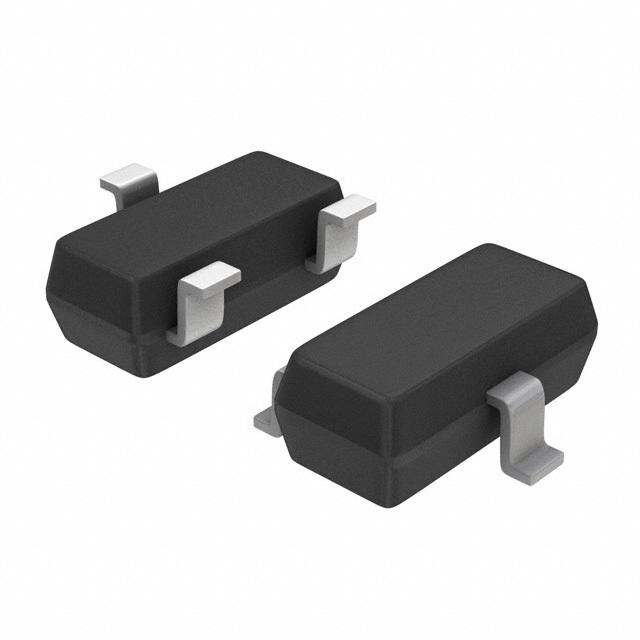

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BAT54LT1

ON Semiconductor

Diode Schottky 30V 0.2A 3Pin SOT-23 T/R

Наличие: 954 шт.

Адрес доставки: Москва

Цена: ₽ 6.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC89912460

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BAT54LT1 характеристики

Атрибут	Значение атрибута
Номенклатура	BAT54LT1
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC89912460
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Номинальное Напряжение (DC)	30.0 V
Номинальный Ток	200 mA
Ёмкость	10.0 pF
Выходной Ток	≤200 mA
Напряжение в Прямом Направлении	800mV @100mA
Полярность	Standard
Тепловое Сопротивление	400℃/W (RθJA)
Обратное время восстановления	5 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BAT54LT1 описание продукта

The Schottky diode is designed for high speed switching applications, circuit protection and voltage clamping. Extremely low forward voltage reduces conduction loss. The miniature surface mount package is excellent for hand held and portable applications where space is limited.
Features
---
|
Extremely Fast Switching Speed
Low Forward Voltage 0.35 Volts (Typ) @ IF = 10 mAdc
NSV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC Qualified and PPAP Capable

Показывать

BAT54LT1 Даташит PDF

4 страницы, 55 КБ

12/30/2014

просматривать

BAT54LT1 Даташит PDF

36 страницы, 180 КБ

03/28/2012

просматривать

BAT54LT1 Другие Даташит

8 страницы, 52 КБ

просматривать

BAT54LT1 Другие Даташит

5 страницы, 118 КБ

08/13/2018

просматривать

BAT54LT1 Другие Даташит

4 страницы, 48 КБ

09/19/2005

просматривать

BAT54LT1 Чертежные схемы

2 страницы, 33 КБ

10/10/2016

просматривать
