SN75176BP Купить - TI Чип интерфейса

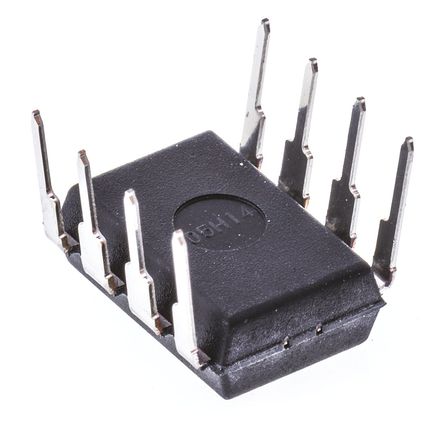

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN75176BP

RS-485 Differential Bus Transceiver Single Transmitter/Receiver RS-422/RS-485 8Pin PDIP Tube

Наличие: 692 шт.

Адрес доставки: Москва

Цена: ₽ 26.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC95142

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN75176BP характеристики

Атрибут	Значение атрибута
Номенклатура	SN75176BP
Производитель	TI
ЧипСити Номер продукта	CC95142
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	5.00 V
Входное Напряжение (DC)	2.00 V
Выходной Ток	60.0 mA
Ток Питания	70 mA
Количество Стежков	8 Position
Драйверы/пакет	1
Выходной ток (Макс)	60 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	9.81 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN75176BP описание продукта

The SN75176BP differential bus transceiver is an integrated circuits designed for bidirectional data communication on multipoint bus transmission lines. They are designed for balanced transmission lines and meet ANSI Standards TIA/EIA-422-B and TIA/EIA-485-A and ITU Recommendations V.11 and X.27. This device combines a 3 state differential line driver and a differential input line receiver, both of which operate from a single 5V power supply. The driver and receiver have active high and active low enables, respectively, that can be connected together externally to function as a direction control. The driver differential outputs and the receiver differential inputs are connected internally to form differential input/output (I/O) bus ports that are designed to offer minimum loading to the bus when the driver is disabled or VCC = 0. These ports feature wide positive and negative common-mode voltage ranges, making the device suitable for party line applications.
Bidirectional transceiver
Designed for multipoint transmission on long bus lines in noisy environments
3 state driver and receiver outputs
Individual driver and receiver enables
Wide positive and negative input/output bus voltage ranges
Driver output capability: ±60mA max.
Thermal shutdown protection
Driver positive and negative current limiting
Receiver input impedance: 12kR min.
Receiver input sensitivity: ±200mV
Receiver input hysteresis: 50mV typ.

Показывать

SN75176BP Даташит PDF

25 страницы, 1030 КБ

04/25/2015
