TDA7564B Купить - ST Microelectronics Усилитель звуковой частоты

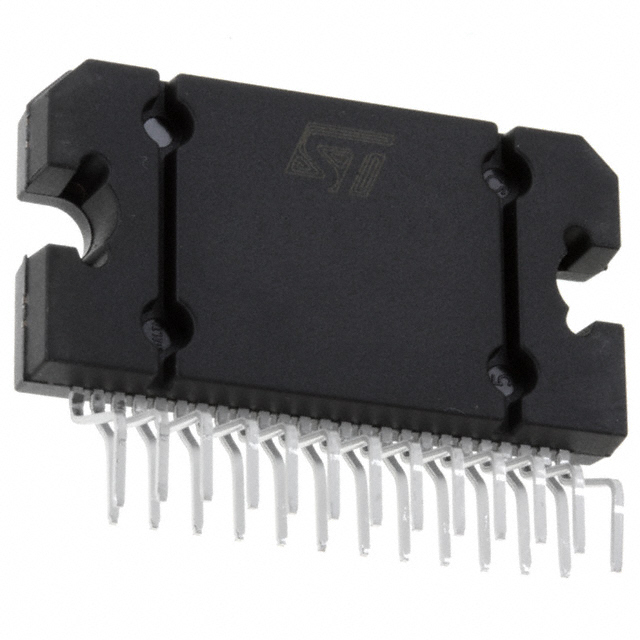

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TDA7564B

ST Microelectronics

Audio Amp Speaker 4CH Stereo 75W Class-AB 25Pin FLEXIWATT(Vertical) Tube

Наличие: 1,238 шт.

Адрес доставки: Москва

Цена: ₽ 1,062.18

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC3084007

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TDA7564B характеристики

Атрибут	Значение атрибута
Номенклатура	TDA7564B
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC3084007
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	25 Pin
Корпус/Пакет	FLEXIWATT-25
Выходной Ток	8 A
Количество Цепей	1 Circuit
Количество Каналов	4 Channel
Количество Стежков	25 Position
Рассеяние Мощности	85 W
Коэффициент Ослабления Синфазного Сигнала	55 dB
Выходная Мощность	75 W
Усиление	26 dB
Входное Напряжение Смещения	100 mV
Выходной ток (Макс)	8000 mA
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	85000 mW
Минимальный диапазон CMRR	55 dB
Напряжение питания	8V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	8 V
Ширина	4.5 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TDA7564B описание продукта

Description
The TDA7564B is a new BCD technology QUAD BRIDGE type of car radio amplifier in Flexiwatt25/PowerSO36 package specially intended for car radio applications. Thanks to the DMOS output stage the TDA7564B has a very low distortion allowing a clear powerful sound. Among the features, its superior efficiency performance coming from the internal exclusive structure, makes it the most suitable device to simplify the thermal management in high power sets.
Features
■ Multipower BCD technology
■ MOSFET output power stage
■ DMOS power output
■ New Hi-efficiency (class SB)
■ High output power capability 4x28W/4Ω@ 14.4V, 1KHz, 10% THD, 4x50W max, power
■ Max. output power 4x72W/2Ω
■ Full I2C bus driving:
–St-by
– Independent front/rear soft play/mute
– Selectable gain (for low noise line output function)
– High efficiency enable/disable
–I2C bus digital diagnostics (including AC and DC load detection)
■ Full fault protection
■ DC offset detection
■ Four independent short circuit protection
■ Clipping detector (2%/10%)
■ Linear thermal shutdownwith multiple thermal warning
■ ESD protection

Показывать

TDA7564B Даташит PDF

34 страницы, 397 КБ

09/17/2013

просматривать

TDA7564B Даташит PDF

34 страницы, 396 КБ

09/17/2013

просматривать

TDA7564B Даташит PDF

34 страницы, 494 КБ

12/15/2009

34 страницы, 447 КБ

34 страницы, 485 КБ

03/28/2012

просматривать

TDA7564B Даташит PDF

35 страницы, 354 КБ

01/16/2017

просматривать

TDA7564B Другие Даташит

35 страницы, 354 КБ

03/15/2018

просматривать

TDA7564B Параметры описания функции

21 страницы, 271 КБ

03/13/2013

просматривать

TDA7564B Файл уведомления

5 страницы, 48 КБ

05/10/2018

просматривать
