STM32F103VDT6 Купить - ST Microelectronics Микроконтроллер

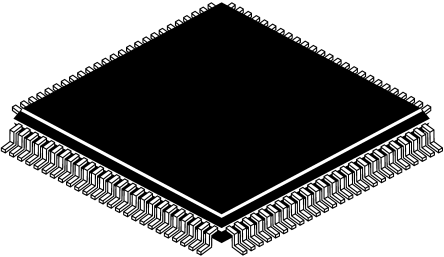

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

STM32F103VDT6

ST Microelectronics

MCU 32Bit ARM Cortex M3 RISC 384KB Flash 2.5V/3.3V 100Pin LQFP Tray

Наличие: 383 шт.

Адрес доставки: Москва

Цена: ₽ 586.36

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC4584596

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

STM32F103VDT6 характеристики

Атрибут	Значение атрибута
Номенклатура	STM32F103VDT6
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC4584596
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	72 MHz
Напряжение Питания (DC)	2.00V (min)
Количество Стежков	100 Position
Тактовая Частота	72 MHz
Размер ОЗУ	64 KB
Количество Битов	32 Bit
Рассеяние Мощности	434 mW
Размер Флэш-памяти	393216 B
Количество АЦП	3 ADC
Количество входов и выходов	80 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	434 mW
Количество ЦАПов	2 DAC
Напряжение питания	2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Длина	14.2 mm
Ширина	14.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	3A991A2
	Показывать Просмотр аналоги замена

STM32F103VDT6 описание продукта

The STM32F103VDT6 is a high density performance line STM32 F1 series 32-bit Microcontroller incorporates the high-performance ARM Cortex-M3 RISC core operating at a 72MHz frequency, high speed embedded memories (Flash memory up to 384kB and SRAM up to 64KB) and an extensive range of enhanced peripherals and I/Os connected to two APB buses. This device offer three 12-bit ADCs, four general purpose 16-bit timers plus one PWM timer, as well as standard communication interfaces - up to two I²Cs, three SPIs, two I²Ss, one SDIO, five USARTs, an USB and a CAN.
72MHz Maximum frequency, 1.25 DMIPS/MHz (Dhrystone 2.1) performance
Single cycle multiplication and hardware division
Flexible static memory controller with 4 chip select
LCD parallel interface, 8080/6800 modes
Clock, reset and supply management
POR, PDR and programmable voltage detector (PVD)
4 to 16MHz Crystal oscillator
Internal 8MHz factory trimmed RC
Internal 40kHz RC
32kHz Oscillator for RTC with calibration
Sleep, stop and standby modes
VBAT supply for RTC and backup registers
12-channel DMA Controller
Serial wire debug (SWD) and JTAG interfaces
Cortex-M3 embedded trace macrocell™
2 x Watchdog timers (Independent and window)
SysTick Timer
CAN interface (2.0B Active)
USB 2.0 full speed interface
96-bit Unique ID

Показывать

STM32F103VDT6 Даташит PDF

144 страницы, 3150 КБ

11/26/2015
