ST10F280 Купить - ST Microelectronics Микроконтроллер

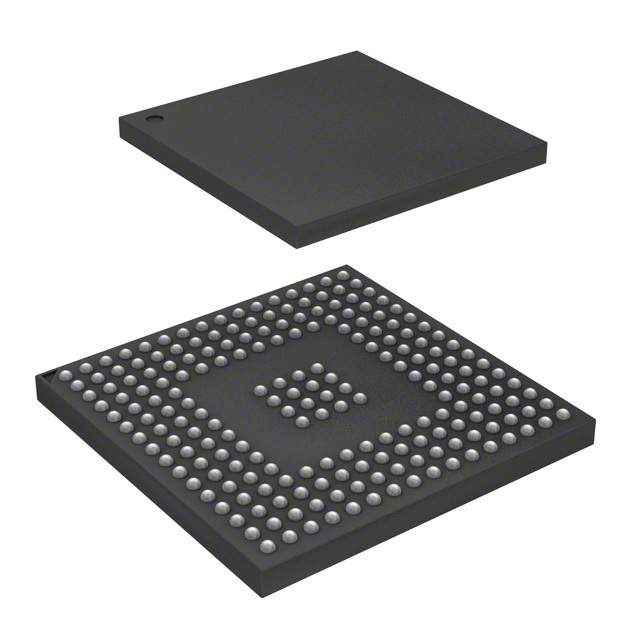

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ST10F280

ST Microelectronics

MCU 16Bit ST10 CISC/RISC 512KB Flash 5V 208Pin BGA Tray

Наличие: 1,043 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 2,703.28

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC78979508

Категория продукта:

Микроконтроллер

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ST10F280 характеристики

Атрибут	Значение атрибута
Номенклатура	ST10F280
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC78979508
Жизненный Цикл Продукта	Active
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Количество Выводов	208 Pin
Корпус/Пакет	BGA-208
Частота	40 MHz
Размер ОЗУ	18 KB
Рассеяние Мощности	1500 mW
Количество АЦП	1 ADC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Рабочая Температура	-40℃ ~ 125℃ (TA)
Упаковка	Tray
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	3A991A2
	Показывать Просмотр аналоги замена

Аналоги товара

ST10F280 описание продукта

INTRODUCTION
The ST10F280 is a new derivative of the ST Microelectronics ST10 family of 16-bit single-chip CMOS microcontrollers. It combines high CPU performance (up to 20 million instructions per second) with high peripheral functionality and enhanced I/O-capabilities. It also provides on-chip high-speed single voltage FLASH memory, on-chip high-speed RAM, and clock generation via PLL.
■ HIGH PERFORMANCE CPU WITH DSP FUNCTIONS
\- 16-BIT CPU WITH 4-STAGE PIPELINE.
\- 50ns INSTRUCTION CYCLE TIME AT 40MHz CPU CLOCK.
\- MULTIPLY/ACCUMULATE UNIT (MAC) 16 X 16-BIT MULTIPLICATION, 40-BIT ACCUMULATOR
\- REPEAT UNIT.
\- ENHANCED BOOLEAN BIT MANIPULATION FACILITIES.
\- ADDITIONAL INSTRUCTIONS TO SUPPORT HLL AND OPERATING SYSTEMS.
\- SINGLE-CYCLE CONTEXT SWITCHING SUPPORT.
■ MEMORY ORGANIZATION
\- 512K BYTE ON-CHIP FLASH MEMORY SINGLE VOLTAGE WITH ERASE/PROGRAM CONTROLLER.
\- 100K ERASING/PROGRAMMING CYCLES.
\- 20 YEAR DATA RETENTION TIME
\- UP TO 16M BYTE LINEAR ADDRESS SPACE FOR CODE AND DATA (5M BYTE WITH CAN).
\- 2K BYTE ON-CHIP INTERNAL RAM (IRAM).
\- 16K BYTE EXTENSION RAM (XRAM).
■ FAST AND FLEXIBLE BUS
\- PROGRAMMABLE EXTERNAL BUS CHARACTERIS TICS FOR DIFFERENT ADDRESS RANGES.
\- 8-BIT OR 16-BIT EXTERNAL DATA BUS.
\- MULTIPLEXED OR DEMULTIPLEXED EXTERNAL ADDRESS/DATA BUSES.
\- FIVE PROGRAMMABLE CHIP-SELECT SIGNALS.
\- HOLD-ACKNOWLEDGE BUS ARBITRATION SUPPORT.
■ INTERRUPT
\- 8-CHANNEL PERIPHERAL EVENT CONTROLLER FOR SINGLE CYCLE, INTERRUPT DRIVEN DATA TRANSFER.
\- 16-PRIORITY-LEVEL INTERRUPT SYSTEM WITH 56 SOURCES, SAMPLE-RATE DOWN TO 25ns.
■ TWO MULTI-FUNCTIONAL GENERAL PURPOSE TIMER UNITS WITH 5 TIMERS.
■ TWO 16-CHANNEL CAPTURE/COMPARE UNITS
■ A/D CONVERTER
\- 2X16-CHANNEL 10-BIT.
\- 4.85µS CONVERSION TIME
\- ONE TIMER FOR ADC CHANNEL INJECTION
■ 8-CHANNEL PWM UNIT
■ SERIAL CHANNELS
\- SYNCHRONOUS/ASYNC SERIAL CHANNEL
\- HIGH-SPEED SYNCHRONOUS CHANNEL.
■ FAIL-SAFE PROTECTION
\- PROGRAMMABLE WATCHDOG TIMER.
\- OSCILLATOR WATCHDOG.
■ TWO CAN 2.0b INTERFACES OPERATING ON ONE OR TWO CAN BUSSES (30 OR 2X15 MESSAGE OBJECTS)
■ ON-CHIP BOOTSTRAP LOADER
■ CLOCK GENERATION
\- ON-CHIP PLL.
\- DIRECT OR PRESCALED CLOCK INPUT.
■ UP TO 143 GENERAL PURPOSE I/O LINES
\- INDIVIDUALLY PROGRAMMABLE AS INPUT, OUT PUT OR SPECIAL FUNCTION.
\- PROGRAMMABLE THRESHOLD (HYSTERESIS).
■ IDLE AND POWER DOWN MODES
■ MAXIMUM CPU FREQUENCY 40MHz
■ PACKAGE PBGA 208 BALLS (23mm x 23mm x 1.96 mm - PITCH 1.27mm).
■ SINGLE VOLTAGE SUPPLY: 5V ±10% (EMBEDDED REGULATOR FOR 3.3 V CORE SUPPLY).
■ TEMPERATURE RANGE: -40 +125°C
