SN74LVC2G241DCUR Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

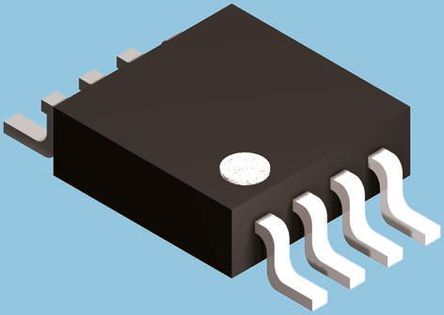

SN74LVC2G241DCUR

Buffer/Line Driver 2CH Non-Inverting 3-ST CMOS 8Pin VSSOP T/R

Наличие: 19,372 шт.

Адрес доставки: Москва

Цена: ₽ 13.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1536704

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC2G241DCUR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC2G241DCUR
Производитель	TI
ЧипСити Номер продукта	CC1536704
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	-500 mV to 6.50 V
Количество Выходных Интерфейсов	2 Output
Количество Каналов	2 Channel
Количество Стежков	8 Position
Количество Битов	2 Bit
Время Задержки Распространения	3.70 ns
Количество Вентилей	2 Gate
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.1 mm
Ширина	2.4 mm
Высота	0.8 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC2G241DCUR описание продукта

The SN74LVC2G241DCUR is a dual Buffer/Line Driver designed for 1.65 to 5.5V VCC operation. This device is designed specifically to improve both the performance and density of 3-state memory-address drivers, clock drivers and bus-oriented receivers and transmitters. This device is organized as two 1-bit line drivers with separate output-enable (1OE, 2OE) inputs. When 1OE is low and 2OE is high, the device passes data from the A inputs to the Y outputs. To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pull-up resistor and OE should be tied to GND through a pull-down resistor and the minimum value of the resistor is determined by the current-sinking or the current-sourcing capability of the driver. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
IOFF Supports live insertion, partial-power-down mode and back-drive protection
Can be used as a down translator to translate inputs from 5.5V down to the VCC level
Latch-up performance exceeds 250mA per JESD 17
Inputs accept voltages to 5.5V
4.1ns at 3.3V Propagation delay (tpd)
10µA ICC Low power consumption
±24mA Output drive at 3.3 V
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
>2V at VCC = 3.3V, TA = 25°C VOHV (output VOH undershoot)
Green product and no Sb/Br

Показывать

SN74LVC2G241DCUR Даташит PDF

17 страницы, 848 КБ

08/20/2015

просматривать

SN74LVC2G241DCUR Каталог продукции

13 страницы, 344 КБ

06/29/2005

просматривать
