TPD12S016PWR Купить - TI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

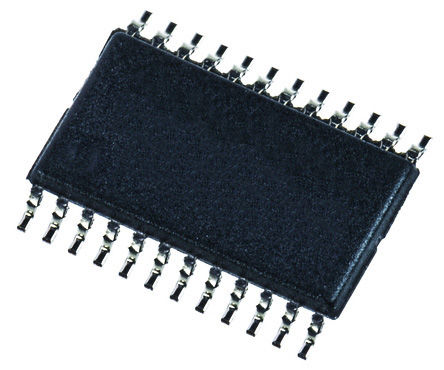

TPD12S016PWR

Value-Line HDMI Companion Chip for Portable Applications 24-TSSOP -40℃ to 85℃

Наличие: 1,978 шт.

Адрес доставки: Москва

Цена: ₽ 29.79

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3016163

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD12S016PWR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD12S016PWR
Производитель	TI
ЧипСити Номер продукта	CC3016163
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	1.10V (min)
Ёмкость	1 pF
Количество Каналов	12 Channel
Количество Стежков	24 Position
Зажимное напряжение	10 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.1 V
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Вес	0.0033919639672 kg
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD12S016PWR описание продукта

The TPD12S016PWR is a single-chip High Definition Multimedia Interface (HDMI) device with auto-direction sensing I²C voltage level shift buffers, a load switch and integrated low capacitance high-speed electrostatic discharge (ESD) transient voltage suppression (TVS) protection diodes. A 55mA current limited 5V output (5V_OUT) sources the HDMI power line. The control of 5V_OUT and the hot plug detect (HPD) circuitry is independent of the LS_OE control signal and is controlled by the CT_HPD pin, which enables the detection scheme to be active before enabling the HDMI link. The SDA, SCL and CEC lines pull up to VCCAon the A side. On the B side, the CEC_B pin pulls up to an internal 3.3V supply rail, SCL_B and SDA_B each pull up to the 5-V rail (5V_OUT). The SCL and SDA pins meet the I²C specification and drive up to 750pF capacitive loads, exceeding the HDMI 1.4 specifications.
Conforms to HDMI compliance tests without any external components
Supports HDMI 1.4 data rate
Matches class D and class C pin mapping
Auto-direction sensing i²C level shifter with one-shot circuit to drive a long HDMI cable
Back-drive protection on HDMI connector side ports
Integrated pull-up and pull-down resistors per HDMI specification
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
