SN74LVC1G3157DSFR Купить - TI Чип аналогового переключателя

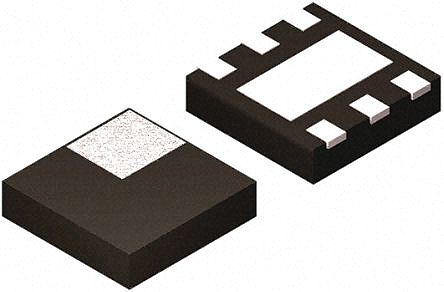

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC1G3157DSFR

Interface IC - analogue switches Texas Instruments SN74LVC1G3157DSFR SON 6

Наличие: 9,181 шт.

Адрес доставки: Москва

Цена: ₽ 19.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10285000

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G3157DSFR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G3157DSFR
Производитель	TI
ЧипСити Номер продукта	CC10285000
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SON-6
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	2 Output
Ток Питания	1 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Битов	1 Bit
Время Задержки Распространения	300 ps
Узлы Напряжения	5.00 V, 3.30 V, 2.50 V, 1.80 V
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	340 MHz
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	1.05 mm
Ширина	1.05 mm
Высота	0.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74LVC1G3157DSFR описание продукта

Description
This single-pole double-throw (SPDT) analog switch is designed for 1.65-V to 5.5-V VCC operation.
The SN74LVC1G3157 device can handle both analog and digital signals. The SN74LVC1G3157 device permits signals with amplitudes of up to VCC (peak) to be transmitted in either direction.
Applications include signal gating, chopping, modulation or demodulation (modem), and signal multiplexing for analog-to-digital and digital-to-analog conversion systems.
Features
• 1.65-V to 5.5-V VCC Operation
• Useful for Both Analog and Digital Applications
• Specified Break-Before-Make Switching
• Rail-to-Rail Signal Handling
• Operating Frequency Typically 340 MHz at Room Temperature
• High Degree of Linearity
• High Speed, Typically 0.5 ns (VCC = 3 V, CL = 50 pF)
• Low ON-State Resistance, Typically ≉6 Ω (VCC = 4.5 V)
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Protection Exceeds JESD 22
– 2000-V Human Body Model (A114-A)
– 1000-V Charged-Device Model (C101)
Applications
• Wearables
• Portable Computing
• Internet of Things
• Audio Signal Processing
