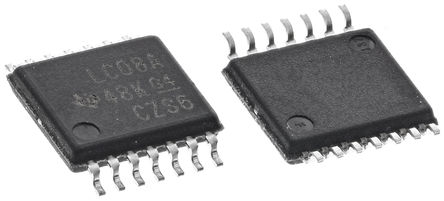

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC08APWR

AND Gate 4Element 2IN CMOS 14Pin TSSOP

Наличие: 2,007 шт.

Адрес доставки: Москва

Цена: ₽ 7.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1774904

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC08APWR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC08APWR
Производитель	TI
ЧипСити Номер продукта	CC1774904
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Напряжение Питания (DC)	2.00V ~ 3.60V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	24 mA
Количество Цепей	4 Circuit
Количество Стежков	14 Position
Количество Битов	4 Bit
Время Задержки Распространения	4.10 ns
Узлы Напряжения	3.30 V, 2.70 V, 2.50 V
Количество Вентилей	4 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.65 V
Длина	5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC08APWR описание продукта

The SN74LVC08APWR is a quadruple 2-input Positive-AND Gate designed for 1.65 to 3.6V VCC operation. The device perform the Boolean function Y = A • B or Y = (A\ + B\\)\ in positive logic. Inputs can be driven from either 3.3V or 5V devices. This feature allows the use of these devices as translators in a mixed 3.3V/5V system environment.
Inputs accept voltages to 5.5V
Maximum tpd of 4.1ns at 3.3V
Ioff support live insertion
Partial-power-down mode
Back-drive protection Latch-up performance exceeds 250mA per JESD 17
ESD protection exceeds JESD 22
Green product and no Sb/Br
