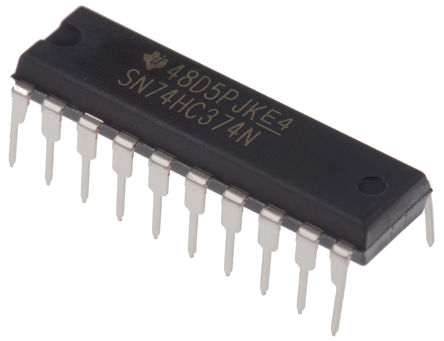

SN74HC374N

Flip-Flop, Tri State Non Inverted, Positive Edge, 74HC374, D, 19ns, 70MHz, 7.8mA, DIP

Наличие: 32 шт.

Адрес доставки: Москва

Цена: ₽ 28.22

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC274425

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HC374N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HC374N
Производитель	TI
ЧипСити Номер продукта	CC274425
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Частота	70 MHz
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	8 Output
Выходной Ток	7.8 mA
Количество Цепей	8 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Тактовая Частота	70 MHz
Количество Битов	8 Bit
Время Задержки Распространения	38.0 ns
Полярность	Non-Inverting
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Входная Ёмкость	3 pF
Привод Выходного Тока	-1.00 mA
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	24.33 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HC374N описание продукта

The SN74HC374N is an octal edge-triggered D-type Flip-flop with 3-state outputs. It is designed specifically for driving highly capacitive or relatively low-impedance loads. It is particularly suitable for implementing buffer registers, I/O ports, bidirectional bus drivers and working registers. The eight flip-flops of the \x92HC374 devices are edge-triggered D-type flip-flops. On the positive transition of the clock (CLK) input, the Q outputs are set to the logic levels that were set up at the data (D) inputs. An output-enable (OE) input places the eight outputs in either a normal logic state (high or low logic levels) or the high-impedance state. In the high-impedance state, the outputs neither load nor drive the bus lines significantly. The high-impedance state and increased drive provide the capability to drive bus lines without interface or pull-up components.
High-current 3-state true outputs can drive up to 15 LSTTL loads
Full parallel access for loading
80µA Maximum low power consumption
14ns Typical tpd
±6mA Output drive at 5V
1µA Maximum low input current
±35mA Continuous output current
±70mA Continuous current through VCC or GND

Показывать

SN74HC374N Даташит PDF

22 страницы, 1138 КБ

09/04/2015
