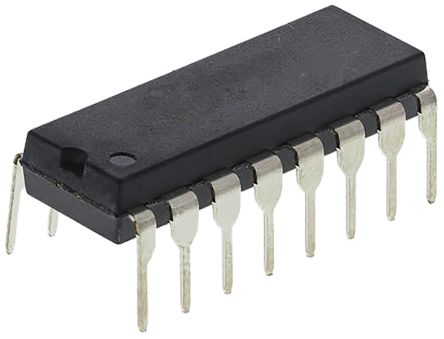

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4022BE

TEXAS INSTRUMENTS CD4022BE Decade Counter / Divider, 11MHz, 3V to 18V, DIP-16

Наличие: 7,003 шт.

Адрес доставки: Москва

Цена: ₽ 52.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4659433

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4022BE характеристики

Атрибут	Значение атрибута
Номенклатура	CD4022BE
Производитель	TI
ЧипСити Номер продукта	CC4659433
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	3.00V ~ 18.0V
Количество Выходных Интерфейсов	8 Output
Количество Каналов	8 Channel
Количество Стежков	16 Position
Тактовая Частота	11 MHz
Количество Битов	10 Bit
Узлы Напряжения	5.00 V, 10.0 V, 15.0 V
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	3 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CD4022BE описание продукта

The CD4022BE is a CMOS Octal Counter with 8 decoded outputs, 5-stage and 4-stage Johnson counters having 10 and 8 decoded outputs, respectively. Inputs include a clock, a reset and a clock inhibit signal. Schmitt trigger action in the clock input circuit provides pulse shaping that allows unlimited clock input pulse rise and fall times. These counters are advanced one count at the positive clock signal transition if the clock inhibit signal is low. Counter advancement via the clock line is inhibited when the clock inhibit signal is high. A high reset signal clears the counter to its zero count. Use of the Johnson counter configuration permits high-speed operation, 2-input decode-gating and spike-free decoded outputs. Anti-lock gating is provided, thus assuring proper counting sequence. The decoded output is normally low and go high only at their respective decoded time slot. Each decoded output remains high for one full clock cycle.
Fully static operation
Medium speed operation
Standardized, symmetrical output characteristics
100% Tested for quiescent current at 20V
Green product
