SN74AHC1G08DRLR Купить - TI Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

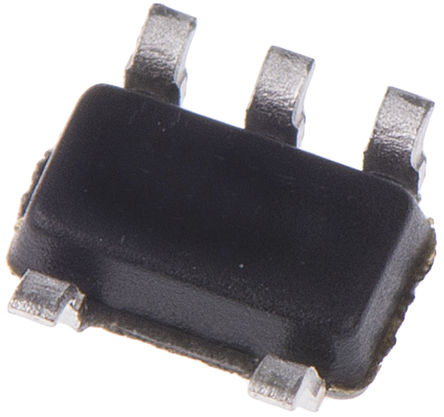

SN74AHC1G08DRLR

AND Gate 1Element 2IN CMOS 5Pin SOT T/R

Наличие: 8,471 шт.

Адрес доставки: Москва

Цена: ₽ 6.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC19354326

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74AHC1G08DRLR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74AHC1G08DRLR
Производитель	TI
ЧипСити Номер продукта	CC19354326
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-553-5
Напряжение Питания (DC)	2.00V ~ 5.50V
Количество Выходных Интерфейсов	1 Output
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	5.90 ns
Узлы Напряжения	5.00 V, 3.30 V
Количество Вентилей	1 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	1.6 mm
Ширина	1.2 mm
Высота	0.55 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74AHC1G08DRLR описание продукта

The SN74AHC1G08DRLR is a single 2-input Positive-AND Gate. The device performs the Boolean function Y = A • B or Y = (A + B)\ in positive logic. The device operates at a voltage range of 2 to 5.5V and Maximum tpd of 7ns at 5V. Schmitt-trigger action at all inputs makes the circuit tolerant for slower input rise and fall time.
10µA Maximum ICC low power consumption
±8mA Output drive at 5V
Latch-up performance exceeds 250mA per JESD 17
ESD protection exceeds JESD 22
Green product and no Sb/Br

Показывать

SN74AHC1G08DRLR Даташит PDF

15 страницы, 784 КБ

03/26/2012
