| Атрибут | Значение атрибута | |
|---|---|---|

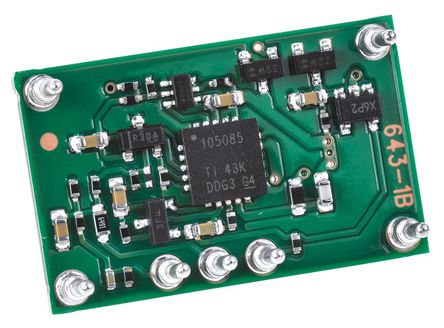

| Номенклатура | PTN78060WAH | |
| Производитель | TI | |
| ЧипСити Номер продукта | CC1623779 | |
| Категория продукта | Преобразователь DC-DC | |
| Даташит | Datasheet | |
| 3D модель | 3D модель | |
| Стиль Монтажа | Through Hole | |
| Количество Выводов | 7 Pin | |
| Корпус/Пакет | DIP-7 | |
| Частота | 550 kHz | |
| Напряжение Питания (DC) | 20.0 V | |
| Номинальная Мощность | 45 W | |
| Количество Выходных Интерфейсов | 1 Output | |
| Входное Напряжение (DC) | 7.00V ~ 36.0V | |
| Выходное Напряжение | 2.5V ~ 12.6V | |
| Выходной Ток | 3 A | |
| Количество Регулируемых Выходов | 1 Output | |
| Выходная Мощность | 45 W | |
| Частота Переключения | 440kHz ~ 660kHz | |
| Топология | Buck | |
| Максимальное входное напряжение | 36 V | |
| Входное напряжение (мин) | 7 V | |
| Входное напряжение (макс. Постоянный ток) | 36 V | |
| Входное напряжение (мин мин.) | 7 v | |
| Выходное напряжение (Макс) | 12.6 V | |
| Выходное напряжение (мин) | 2.5 V | |
| Выходной ток (Макс) | 3 A | |
| Максимальная входная мощность | 37.8 W | |
| Максимальная входная мощность | 38 W | |
| Рабочая температура (Макс) | 85 ℃ | |
| Рабочая температура (мин) | -40 ℃ | |
| Входное напряжение | 7V ~ 36V | |
| Длина | 25.27 mm | |
| Ширина | 15.75 mm | |
| Высота | 16.51 mm | |
| Рабочая Температура | -40℃ ~ 85℃ | |
| Жизненный Цикл Продукта | Active | |
| Упаковка | Tray | |
| RoHS Комплаенс | RoHS Compliant | |
| Бессвинцовая Статус | Lead Free | |
| REACH SVHC Комплаенс | No SVHC | |
| REACH SVHC Compliance Edition | 2015/06/15 | |
| ECCN кодекс | EAR99 | |
|
